Aprilia Leonardo 125/150 Ersatzteile
Aprilia Leonardo 125 Ersatzteile und Teile für die Leonardo 150 stehen in dieser Kategorie zusammen, denn die Baugruppen nennen laut Bezeichnung beide Modelle im Namen. Jede Baugruppe zeigt eine Explosionszeichnung, vom Zylinder über Kühler und Vergaser bis zu Gabel, Rahmen und Frontaufbau. Mehr dazu weiter unten ↓

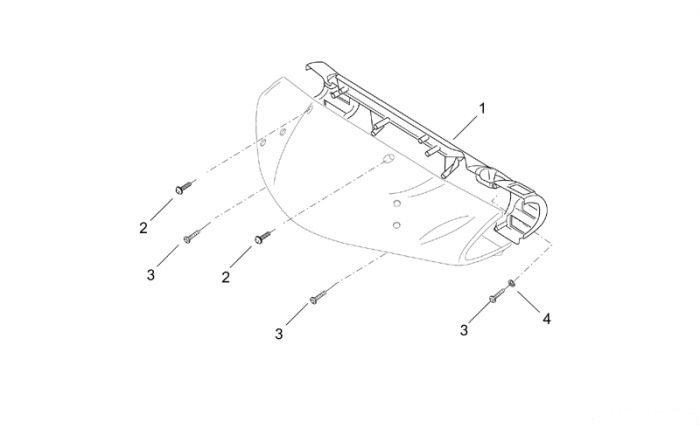

Aprilia Frontaufbau - Instrumententafel Leonardo 125-150
Aprilia Leonardo 125 Ersatzteile und Teile für die Leonardo 150 stehen in dieser Kategorie zusammen, denn die Baugruppen nennen laut Bezeichnung beide Modelle im Namen. Jede Baugruppe zeigt eine Explosionszeichnung, vom Zylinder über Kühler und Vergaser bis zu Gabel, Rahmen und Frontaufbau.
Ersatzteile für die Aprilia Leonardo 125 und 150
Motor und Antrieb
Für den Motor gibt es Baugruppen zu Zylinder, Zylinderkopf, Kurbelwelle mit Ventilen, Kurbelwellengehäuse und Halbgehäuse. Der Antrieb verteilt sich auf Getriebe, Vorgelege, Primärtrieb und den Wandler mit Kupplung. Zündung, Vergaser und der Motor selbst haben ebenfalls eigene Zeichnungen.
Kraftstoff und Kühlung

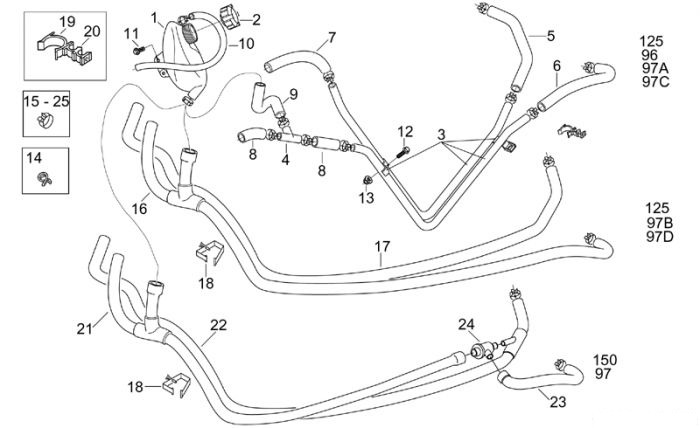

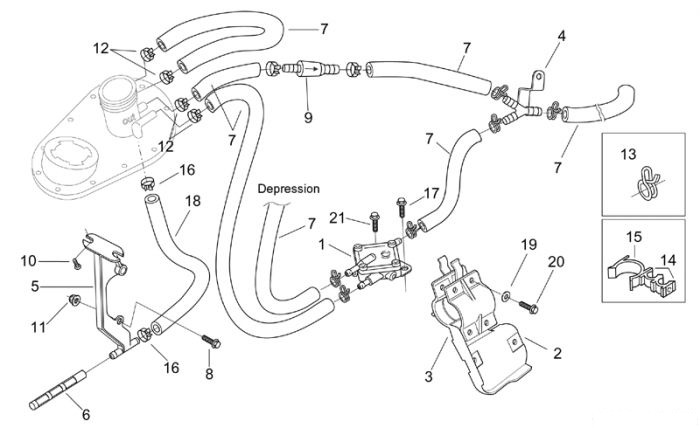

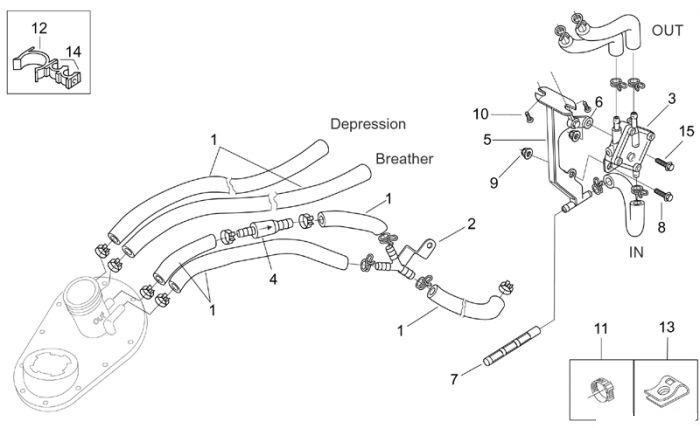

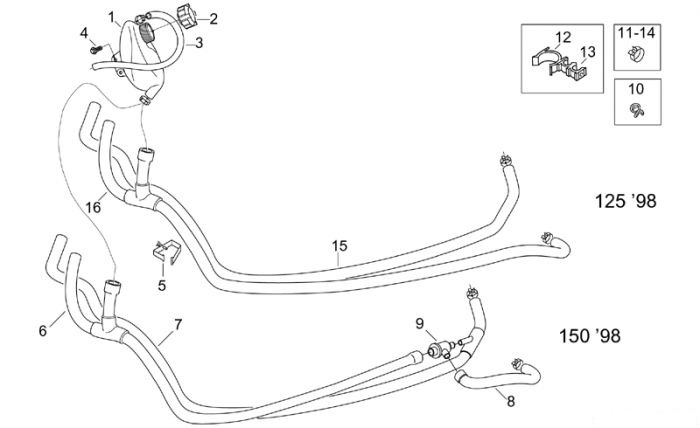

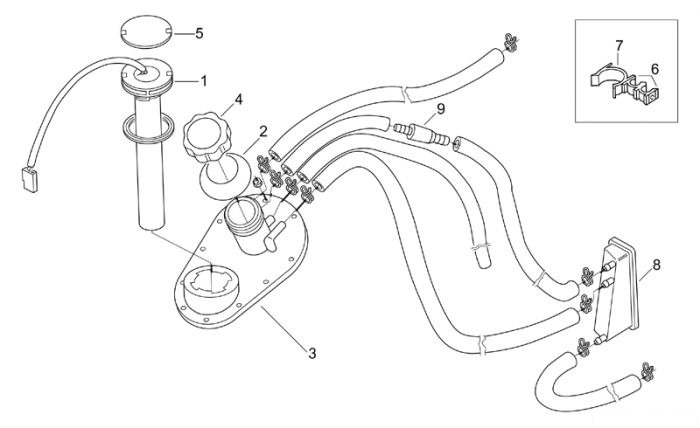

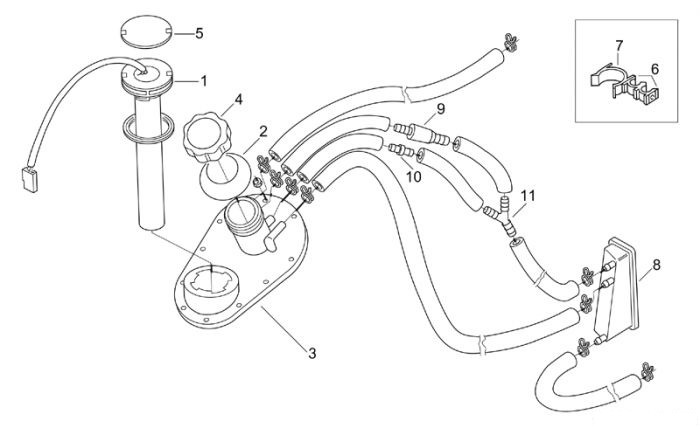

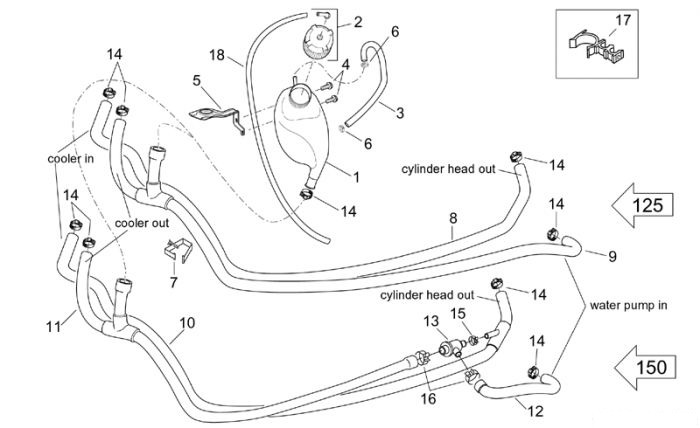

Zum Kraftstofftank kommen zwei Baugruppen zur Benzinpumpe. Zur Kühlung gehören Kühler und Ausdehngefäß, die Schläuche des Ausdehngefäßes zeigt eine eigene Zeichnung. Eine Baugruppe zum Ausdehngefäß trägt laut Bezeichnung zusätzlich die Angabe 96-97.
Fahrwerk und Aufbau

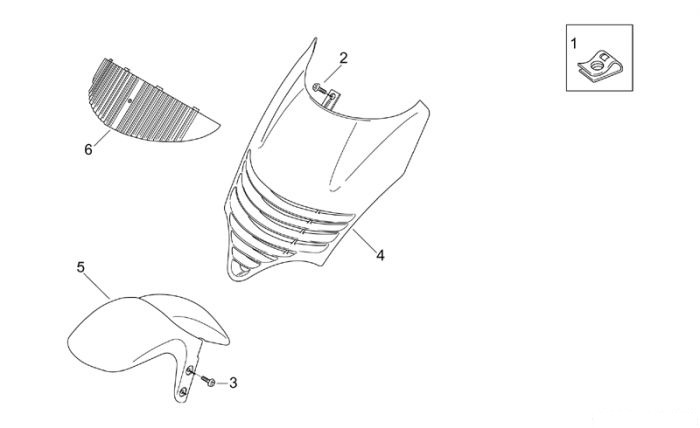

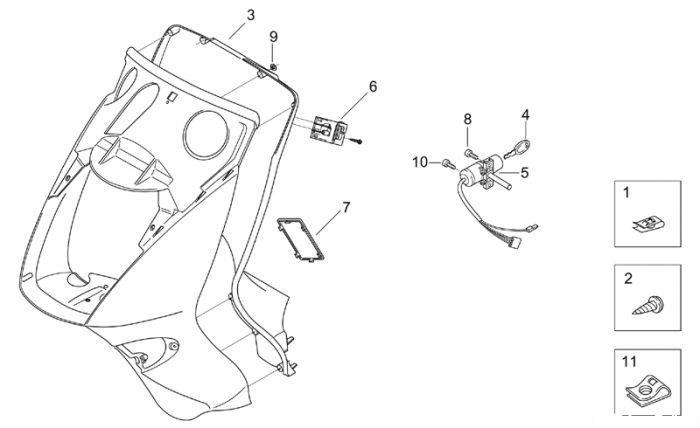

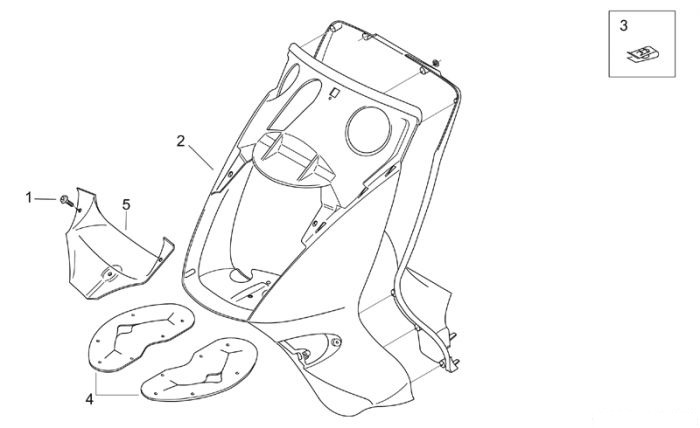

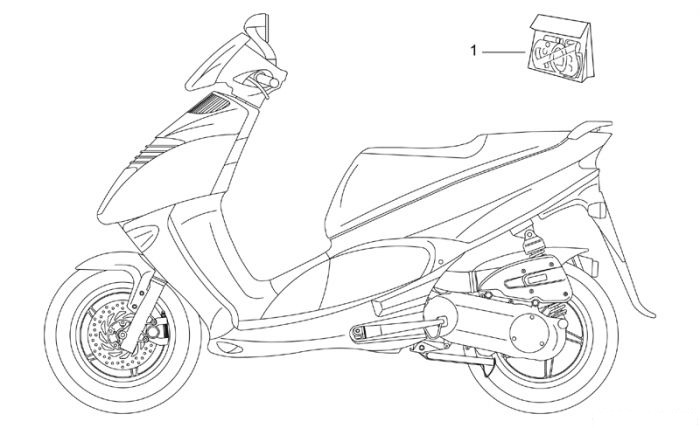

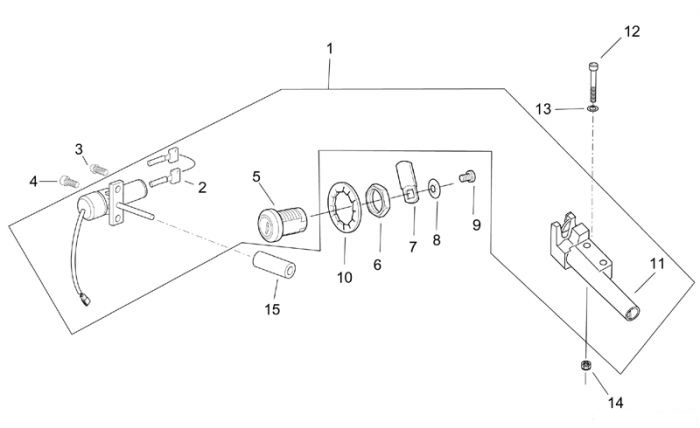

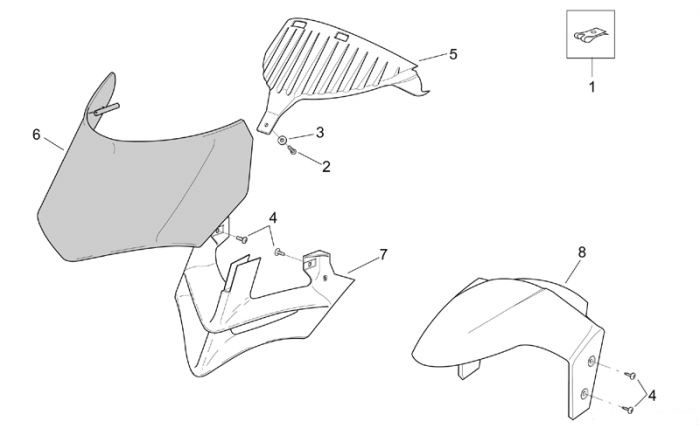

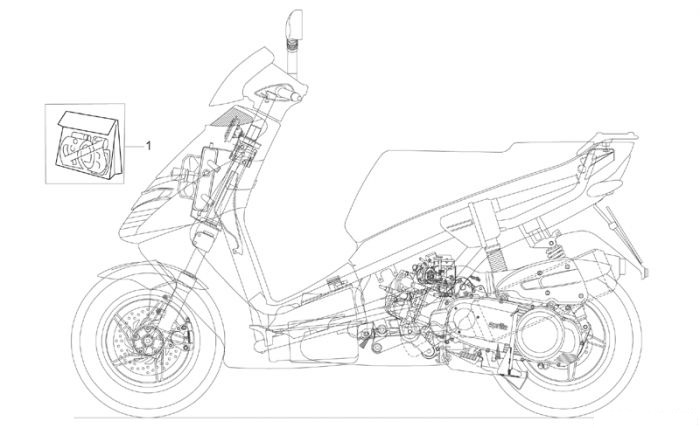

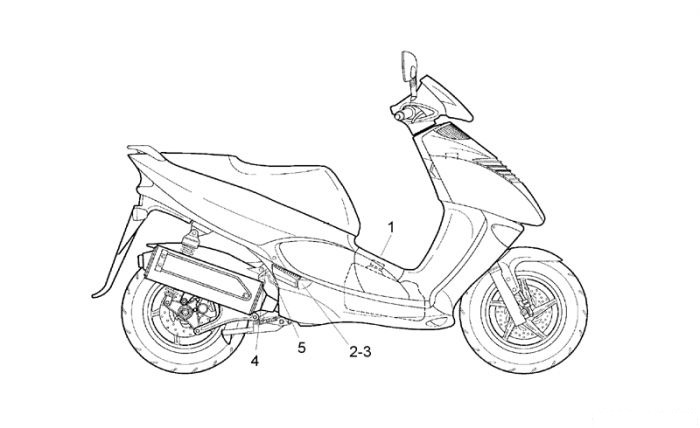

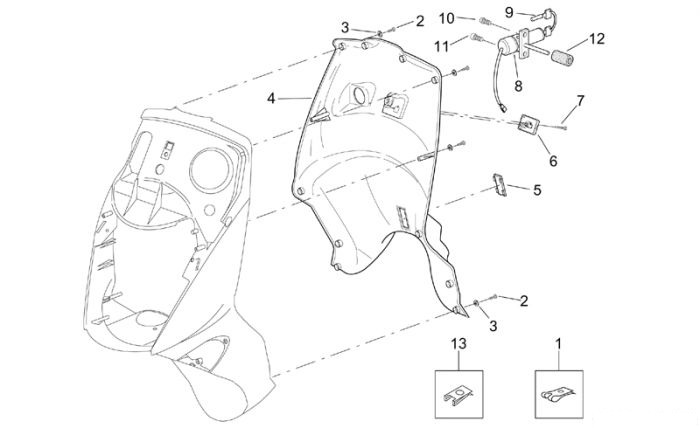

Gabel mit Fuß und Rohr, Hülsen und Schaften, Lenkstange, Vorderrad und Rahmen gehören zum Fahrwerk. Am Aufbau reichen die Zeichnungen vom Frontaufbau mit Schild, Haube und Kuppel über den mittleren Aufbau bis zu den Lichtern und dem Bausatz Schlösser. Auch Schilder und Anleitungen, die Deko Serie und Verbrauchsmaterial haben eigene Baugruppen. Außerdem sind Lenkerstulpen einsortiert, die laut Bezeichnung für die Aprilia Leonardo gedacht sind.
Explosionszeichnung der Leonardo 125 lesen
Suchst du eine Explosionszeichnung der Leonardo 125, öffne einfach die passende Baugruppe: Das Bild zeigt alle Teile mit nummerierten Positionen. Merk dir die Positionsnummer und such sie im Reiter „Bauteile“, dort steht auch die Einbaumenge. Manche Bereiche sind auf mehrere Zeichnungen verteilt, etwa Vergaser I oder Lichter II. Achte deshalb auf die Ziffer im Namen.
