Derbi Atlantis 50 Ersatzteile
Zu den wichtigsten Baugruppen für den Derbi Atlantis 50 zählen Zylinder, Vergaser, Auspuff, Anlasser und Lichtmaschine. Dazu kommen Rahmen, Vorderradgabel und Stoßdämpfer hinten. Alle Baugruppen für den Roller Derbi Atlantis 50 findest du hier auf einer Seite, jeweils mit Explosionszeichnung. Mehr dazu weiter unten ↓

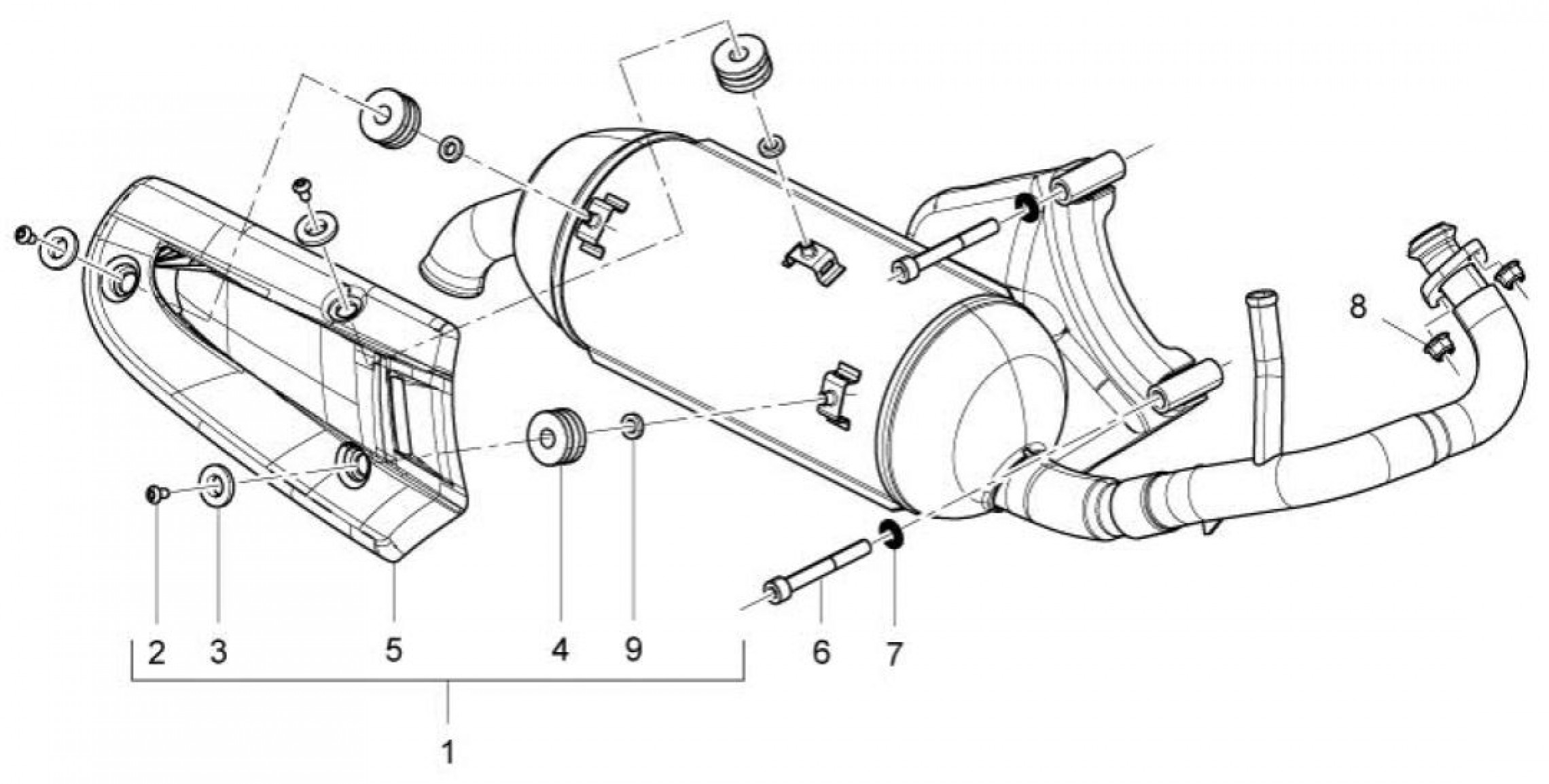

Derbi Atlantis 50 / Boulevard 50 Auspuff
Auspuff für die Derbi Atlantis 50 und Boulevard 50, Baujahre 2010, 2011 und 2014: Die Explosionszeichnung zeigt 8 Positionen.Auspuff komplett mit SchutzHitzeschildGummibalg (3×)Torxschraube M5x10 (3×)TCEI Schraube M8x75 (2×)Mutter, selbstsichernd M6 (2×)Such dir in der Explosionszeichnung die Position deines Teils und wähle es im Reiter „Bauteile“ mit derselben Nummer aus. Die Einbaumenge steht dort je Position.

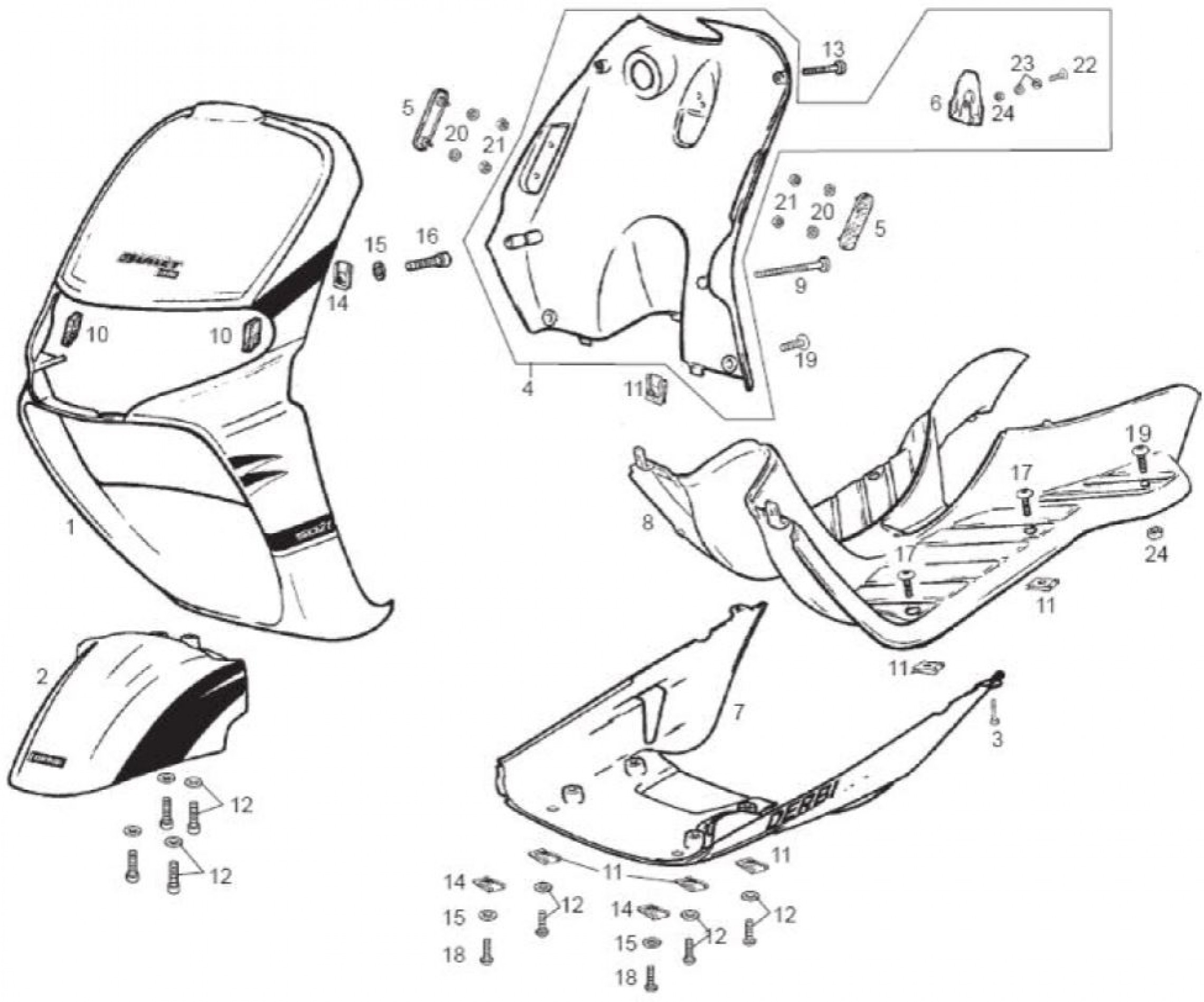

Derbi Atlantis 50 Frontschild
Frontschild der Derbi Atlantis 50 (Baujahr 2010): Die Explosionszeichnung zeigt 24 Positionen, vom Frontschild bis zur Mutter M6.Frontschild weißKotflügel vorne, schwarzBeinschild innenSpoilerFußraumabdeckungRücklichtSuch dir in der Explosionszeichnung die Position deines Teils und wähle im Reiter „Bauteile“ die Zeile mit derselben Nummer. Die Einbaumenge steht dort je Position. Schrauben, Muttern und Scheiben sind als eigene Positionen aufgeführt, teils mit Maßangabe wie M6. Bei einigen Positionen gibt es

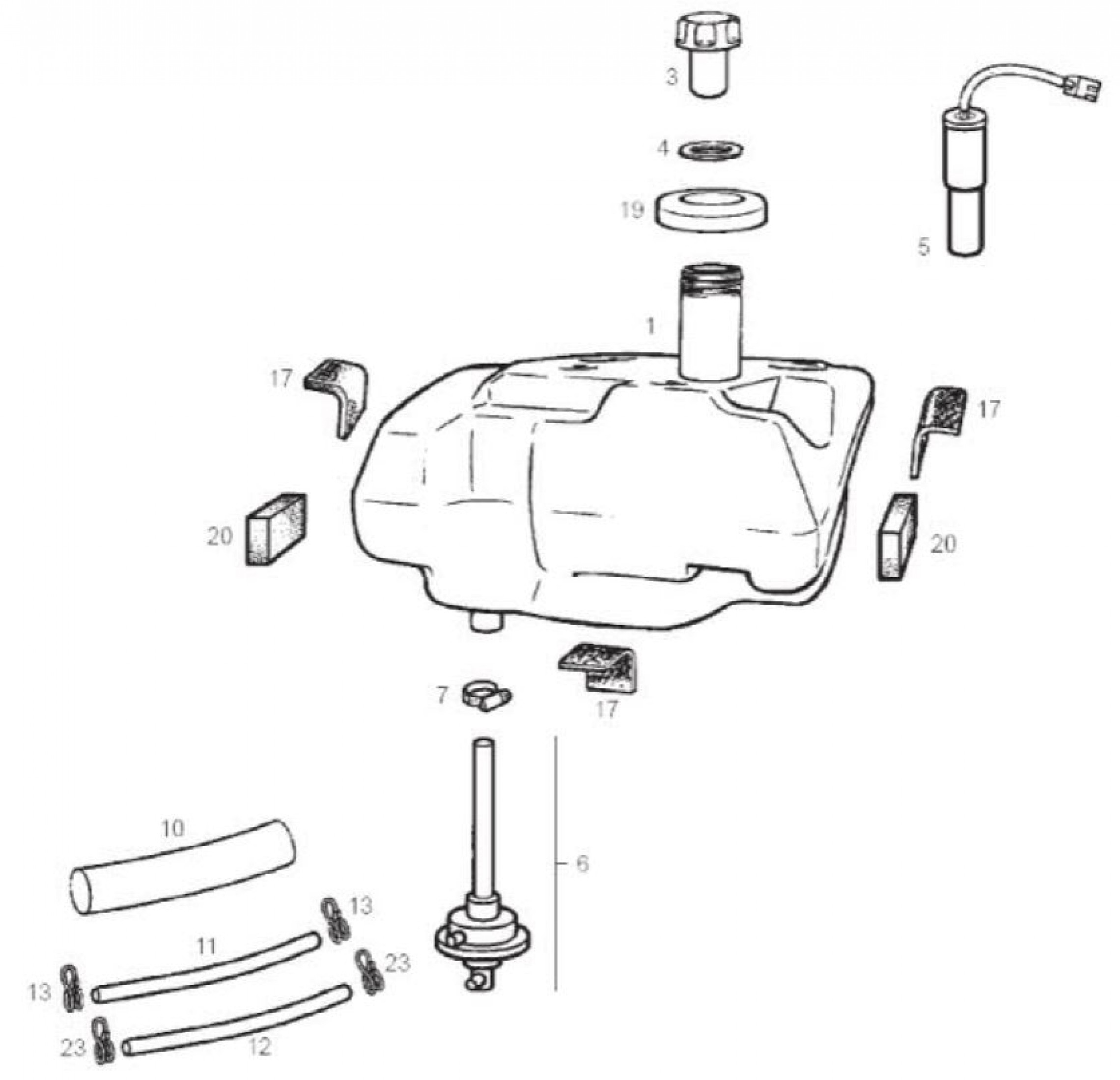

Derbi Atlantis 50 Kraftstofftank
Kraftstofftank der Derbi Atlantis 50 (Baujahr 2010): Die Baugruppe reicht vom Benzintank bis zur Klemmfeder.BenzintankTankdeckelBenzinhahnBenzinschlauchSchlauchschelleKlemmfederSuch dir in der Explosionszeichnung die Position deines Teils und wähle im Reiter „Bauteile“ die Zeile mit derselben Nummer. Die Einbaumenge steht dort je Position. Benzinhahn, Benzinschlauch und Schlauchschelle tauchen unter mehreren Positionen auf, achte also auf die Positionsnummer.

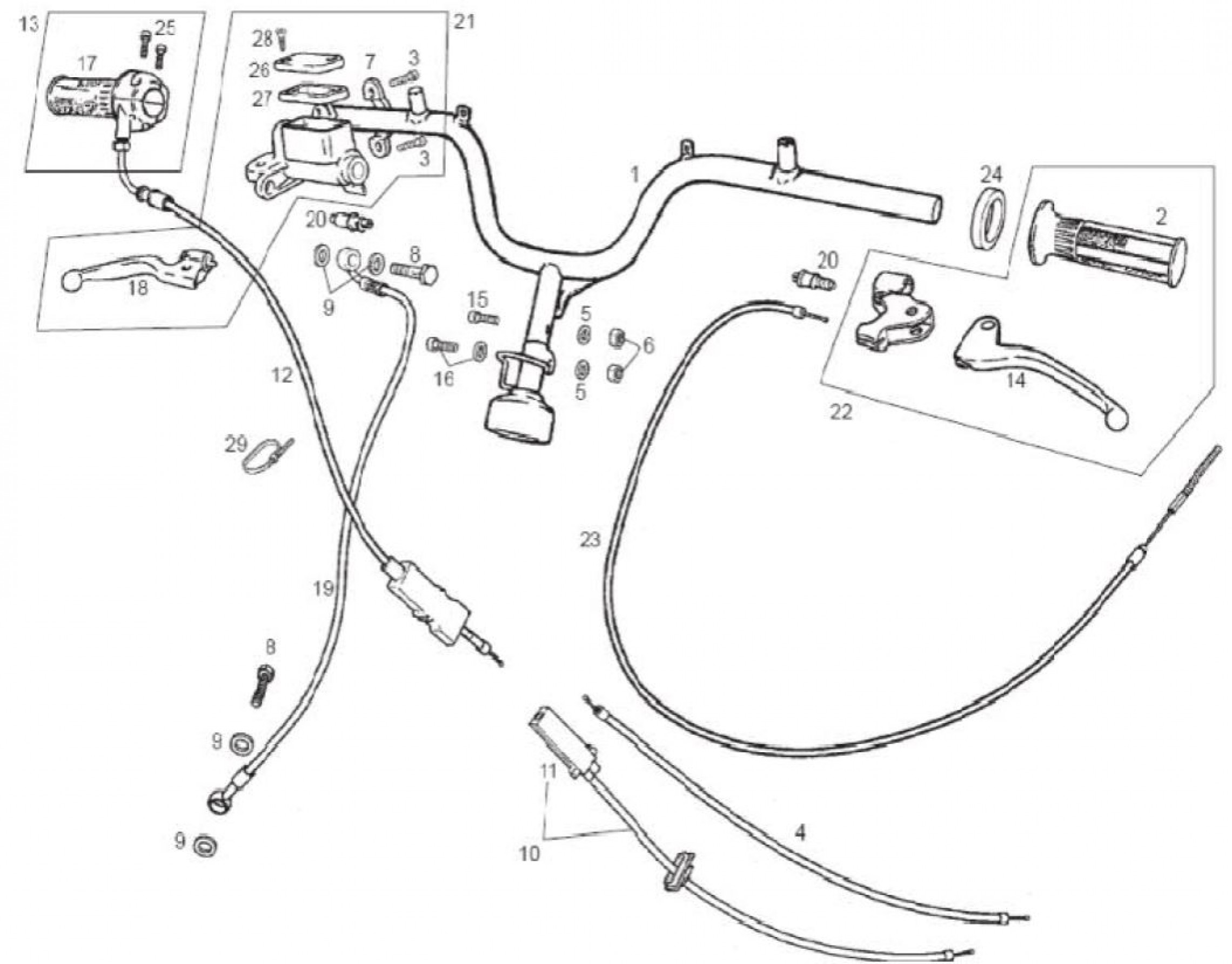

Derbi Atlantis 50 Lenker
Lenker der Derbi Atlantis 50 (Baujahr 2010): Die Baugruppe reicht vom Lenker über Griffgummis und Gasgriff bis zu Bremsleitung und Hauptbremszylinder rechts.LenkerGriffgummi links und rechtsGasgriffKupplungshebelHauptbremszylinder rechtsBremslichtschalterSuch dir in der Explosionszeichnung die Position deines Teils und wähle es im Reiter „Bauteile“ mit derselben Nummer aus. Die Einbaumenge steht dort je Position. Bei einigen Positionen findest du Alternativartikel, sie sind mit * markiert.

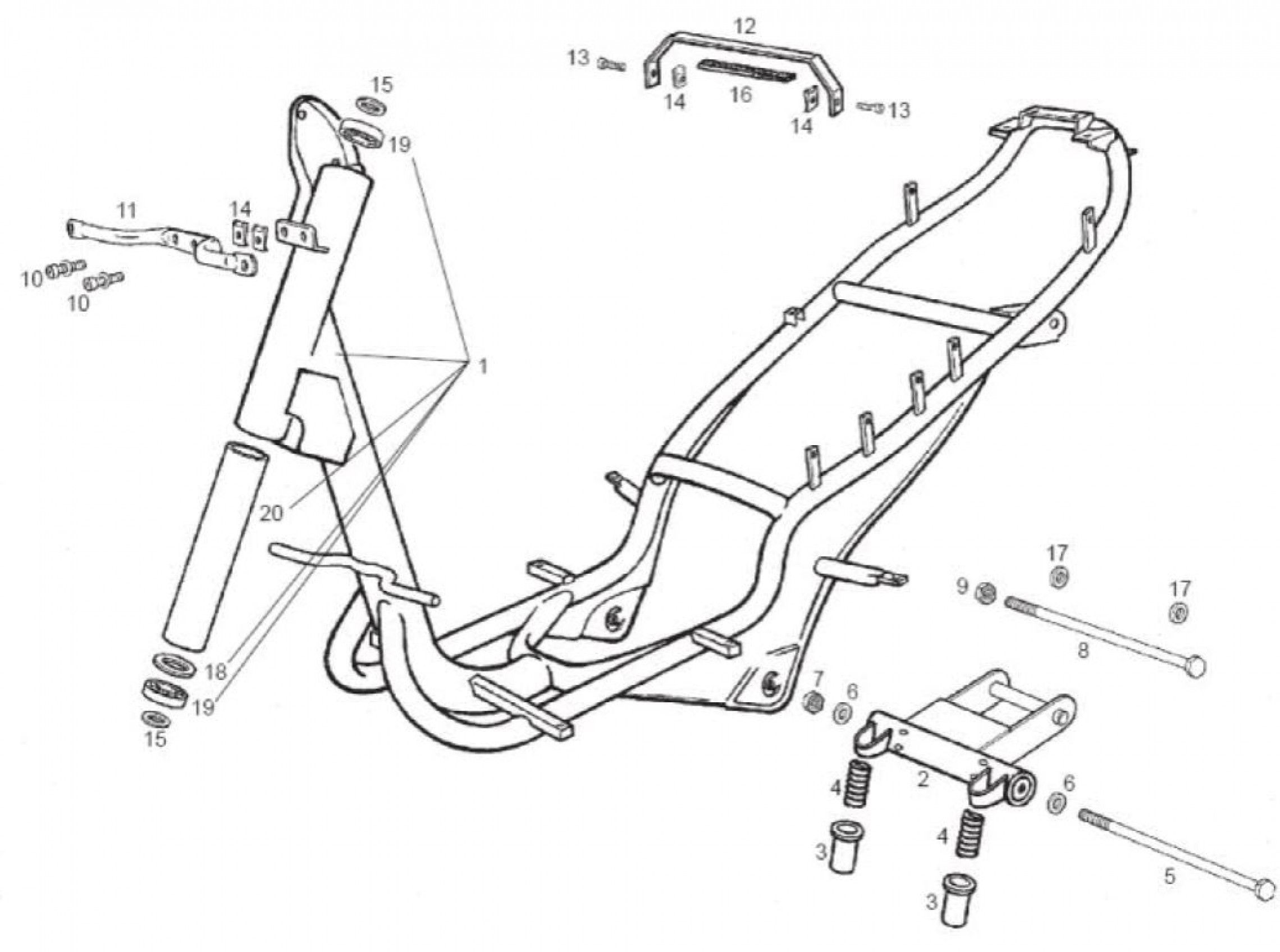

Derbi Atlantis 50 Rahmen
Rahmen der Derbi Atlantis 50 (Baujahr 2010): Die Baugruppe umfasst 20 Positionen, vom Rahmen über den Schwingarm bis zum Lenkrohr.RahmenSchwingarmFederLenkkopflagerLenkrohrHalterung für FrontschildSuch dir in der Explosionszeichnung die Position deines Teils und wähle es im Reiter „Bauteile“ mit derselben Nummer aus. Die Einbaumenge steht dort je Position.Auch Schrauben, Muttern und Scheiben haben eigene Positionen, zum Beispiel Sechskantschraube M10, Blechmutter M6 und Ausgleichscheibe.

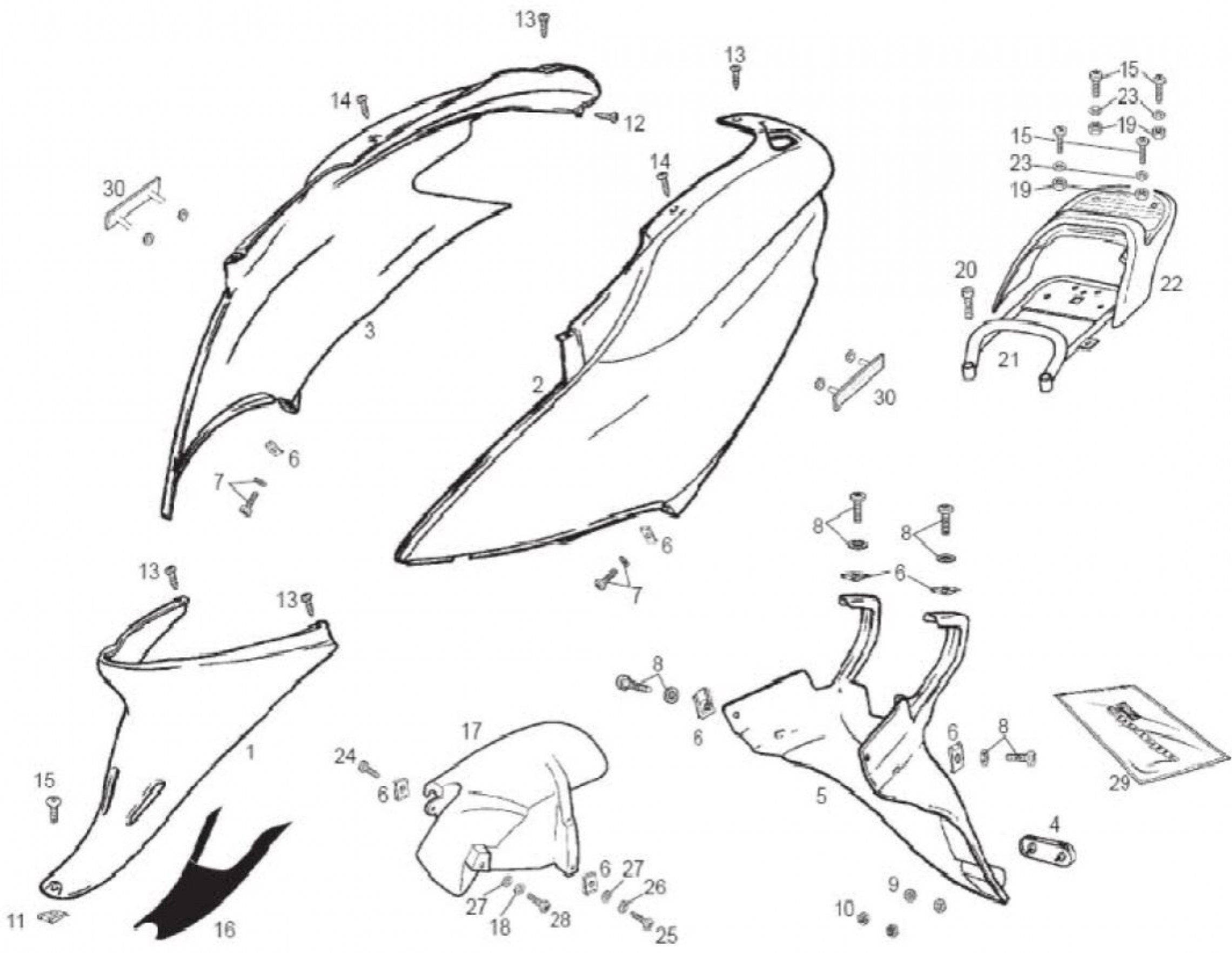

Derbi Atlantis 50 Seitenverkleidungen
Seitenverkleidungen für die Derbi Atlantis 50 (Baujahr 2010): Die Baugruppe reicht von der Sitzunterverkleidung bis zum Rücklicht.SitzunterverkleidungSeitenverkleidung links, blauSeitenverkleidung rechts, gelbKotflügel hintenGepäckträger hintenDekorsatzSuch dir in der Explosionszeichnung die Position deines Teils und wähle im Reiter „Bauteile“ die Zeile mit derselben Nummer. Die Einbaumenge steht dort je Position. Schrauben, Muttern und Scheiben sind als eigene Positionen aufgeführt.

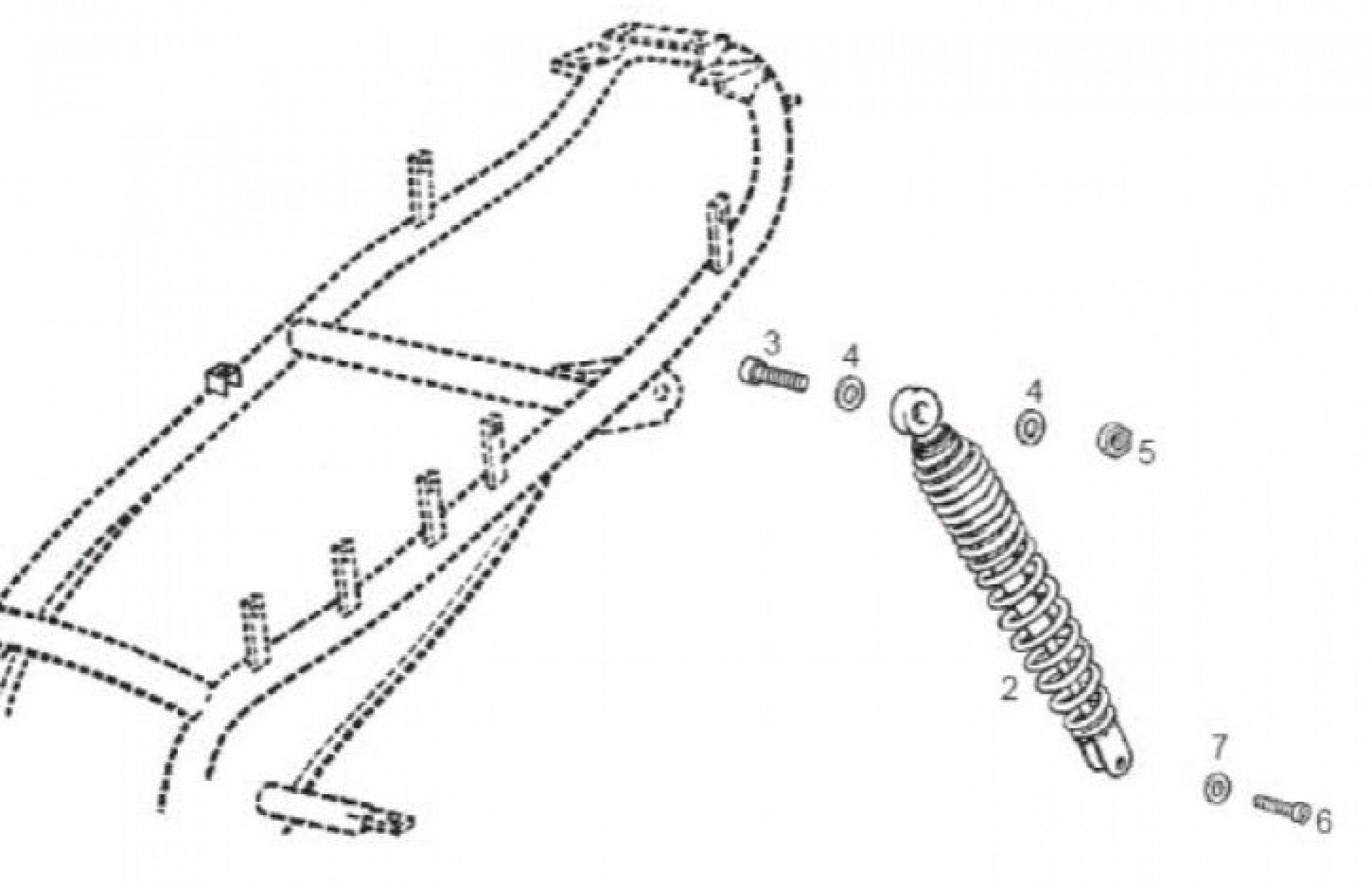

Derbi Atlantis 50 Stoßdämpfer hinten
Stoßdämpfer hinten für die Derbi Atlantis 50, Baujahr 2010: Die Explosionszeichnung zeigt 6 Positionen, vom Stoßdämpfer bis zum Federring.Stoßdämpfer hintenSchrauben (Position 3 und 6)UnterlegscheibeMutter M10Federring Ø 10,00 mmSuch dir in der Explosionszeichnung die Position deines Teils und wähle es im Reiter „Bauteile“ mit derselben Nummer aus. Die Einbaumenge steht dort je Position.

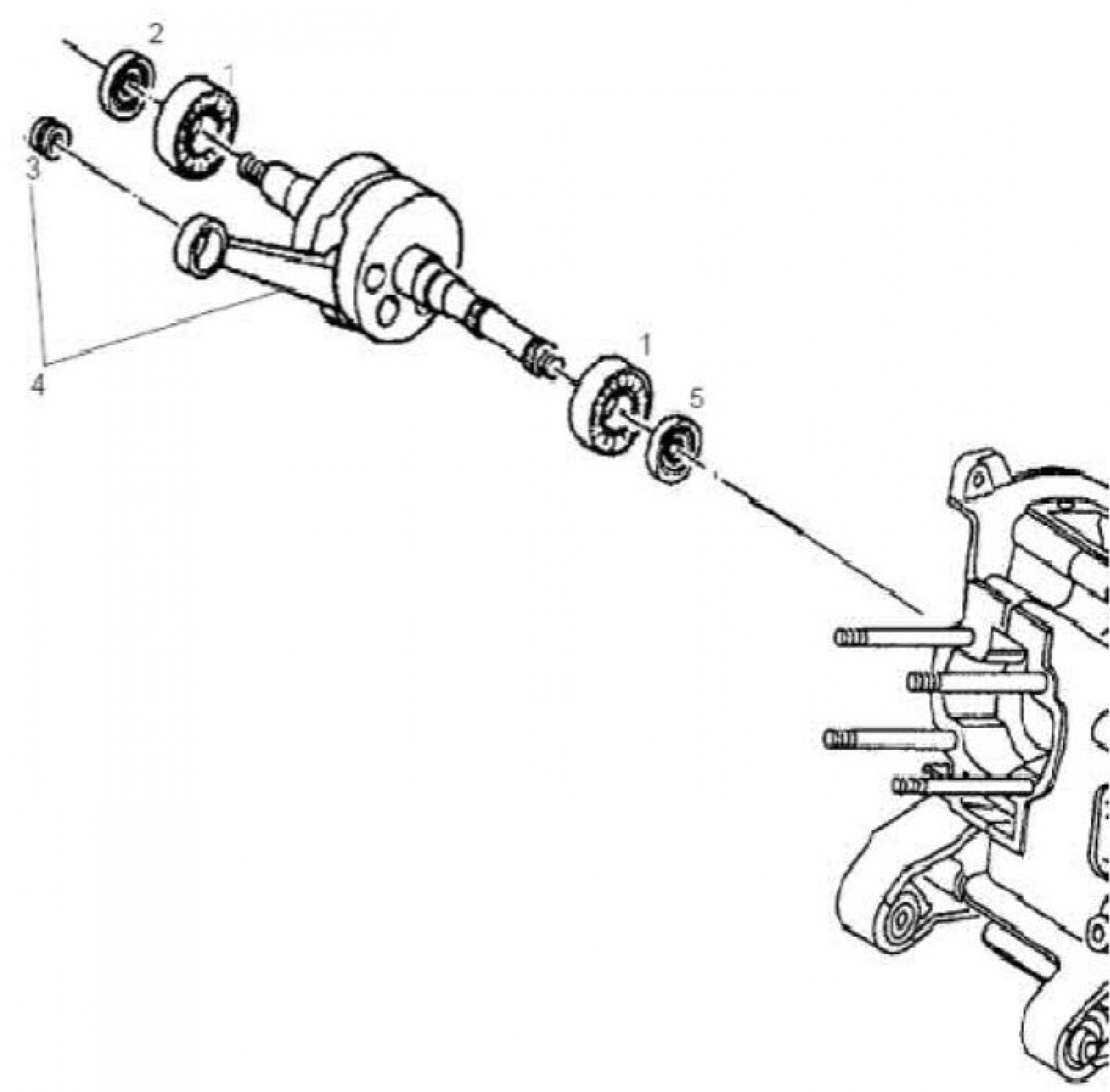

Derbi Atlantis 50 u. a. Kurbelwelle
Kurbelwelle für die Derbi Atlantis 50, Boulevard 50, Sonar 50 und Variant Sport 50 2T (Baujahre 2010–2014). Die Baugruppe hat fünf Positionen: Kurbelwelle, Pleuellager, Kurbelwellenlager 20x52x12 mm (2×), Dichtungsring Antriebsseite und Kurbelwellensimmering.Bei einer Kurbelwellen-Revision werden Lager und Simmerringe meist zusammen erneuert. Im Reiter „Bauteile“ wählst du jedes Teil über seine Positionsnummer aus.

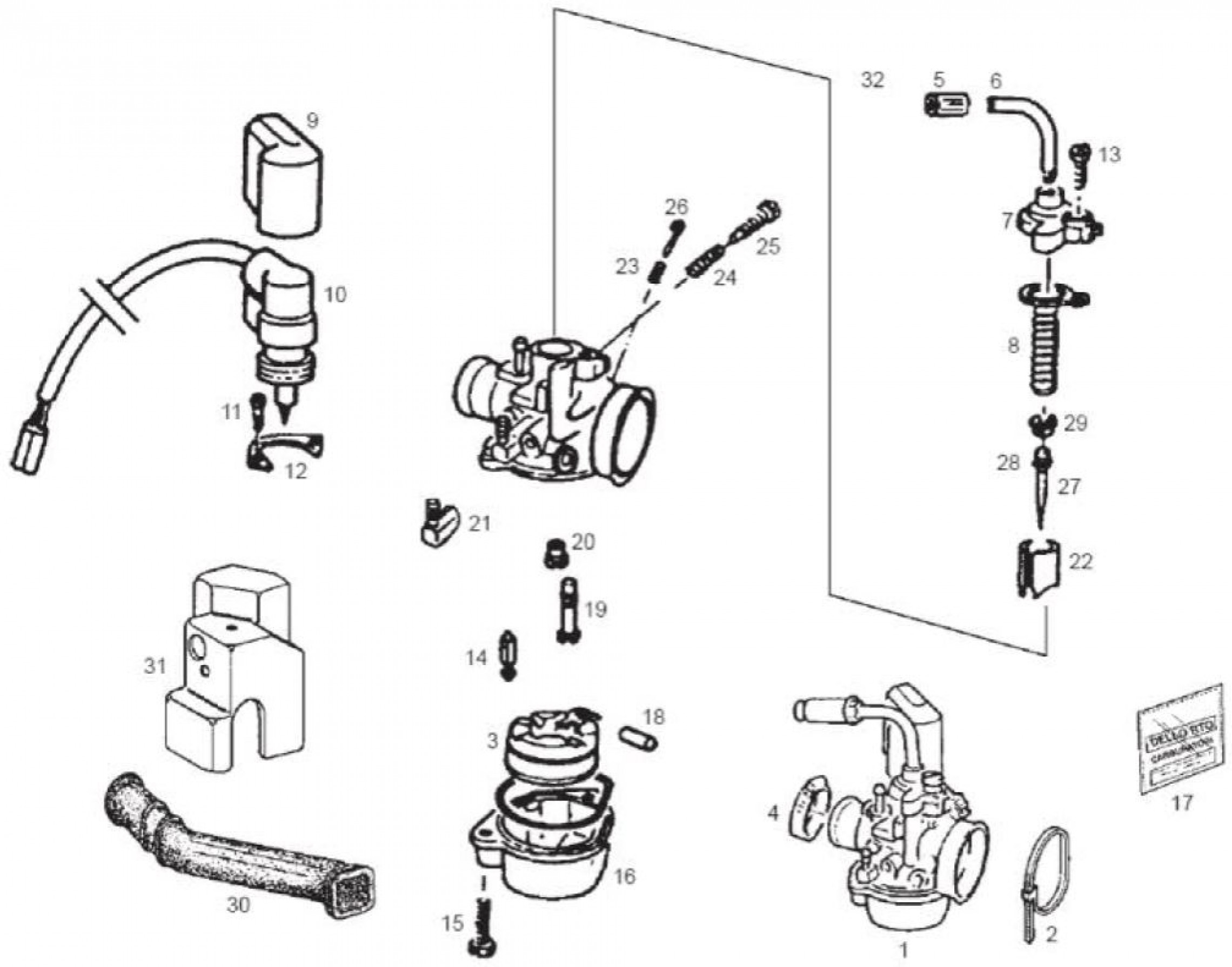

Derbi Atlantis 50 Vergaser
Vergaser der Derbi Atlantis 50 (Baujahr 2010): Die Explosionszeichnung zeigt 32 Positionen rund um den Vergaser.VergaserSchwimmer Dell OrtoSchwimmernadel Dell OrtoSchwimmerkammer Dell OrtoHauptdüse (Größe 53) und LeerlaufdüseVergaserdichtsatzSuch dir in der Explosionszeichnung die Position deines Teils und wähle es im Reiter „Bauteile“ mit derselben Nummer aus. Die Einbaumenge steht dort je Position.
Zu den wichtigsten Baugruppen für den Derbi Atlantis 50 zählen Zylinder, Vergaser, Auspuff, Anlasser und Lichtmaschine. Dazu kommen Rahmen, Vorderradgabel und Stoßdämpfer hinten. Alle Baugruppen für den Roller Derbi Atlantis 50 findest du hier auf einer Seite, jeweils mit Explosionszeichnung.
Ersatzteile für den Derbi Atlantis 50

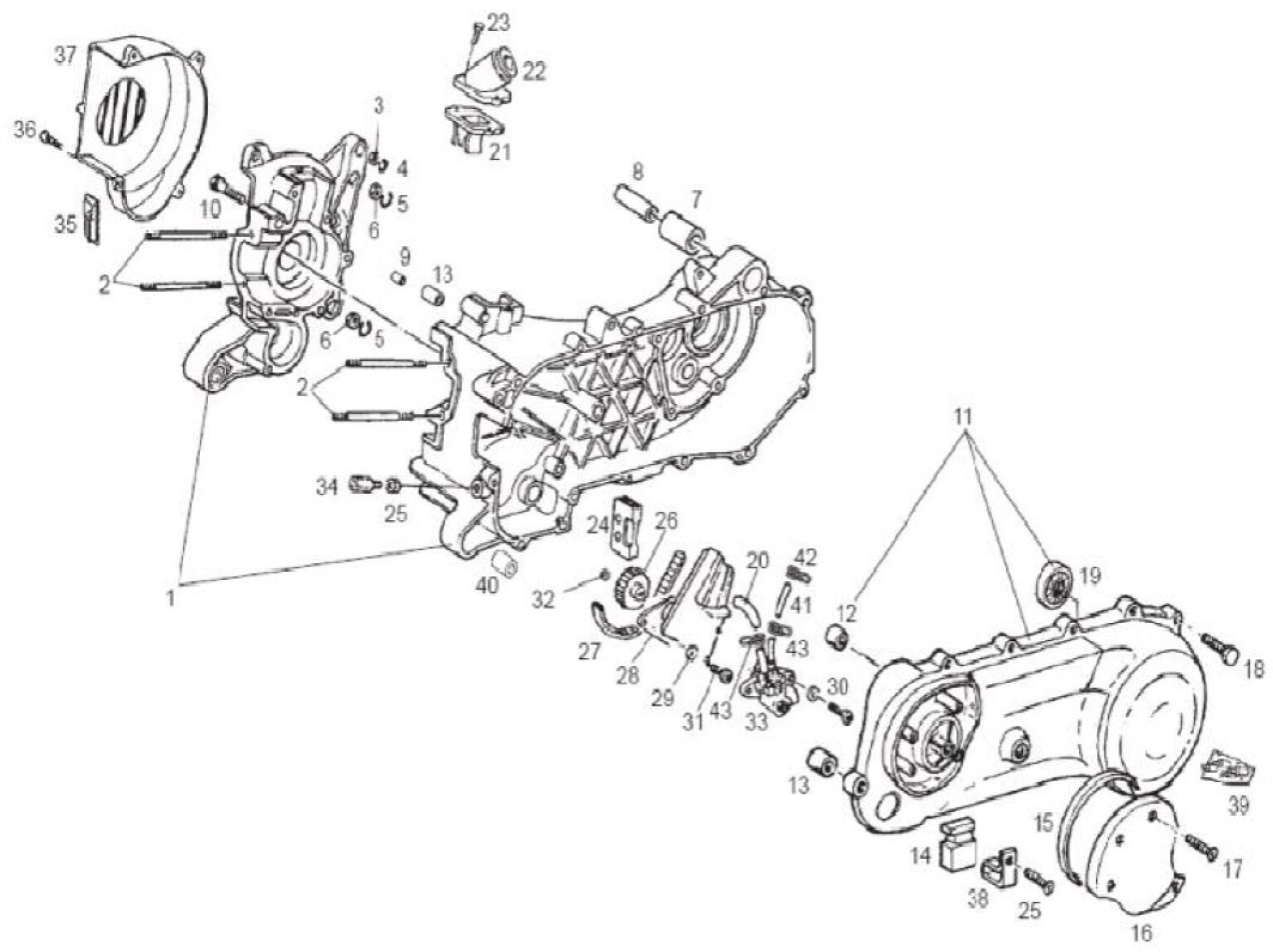

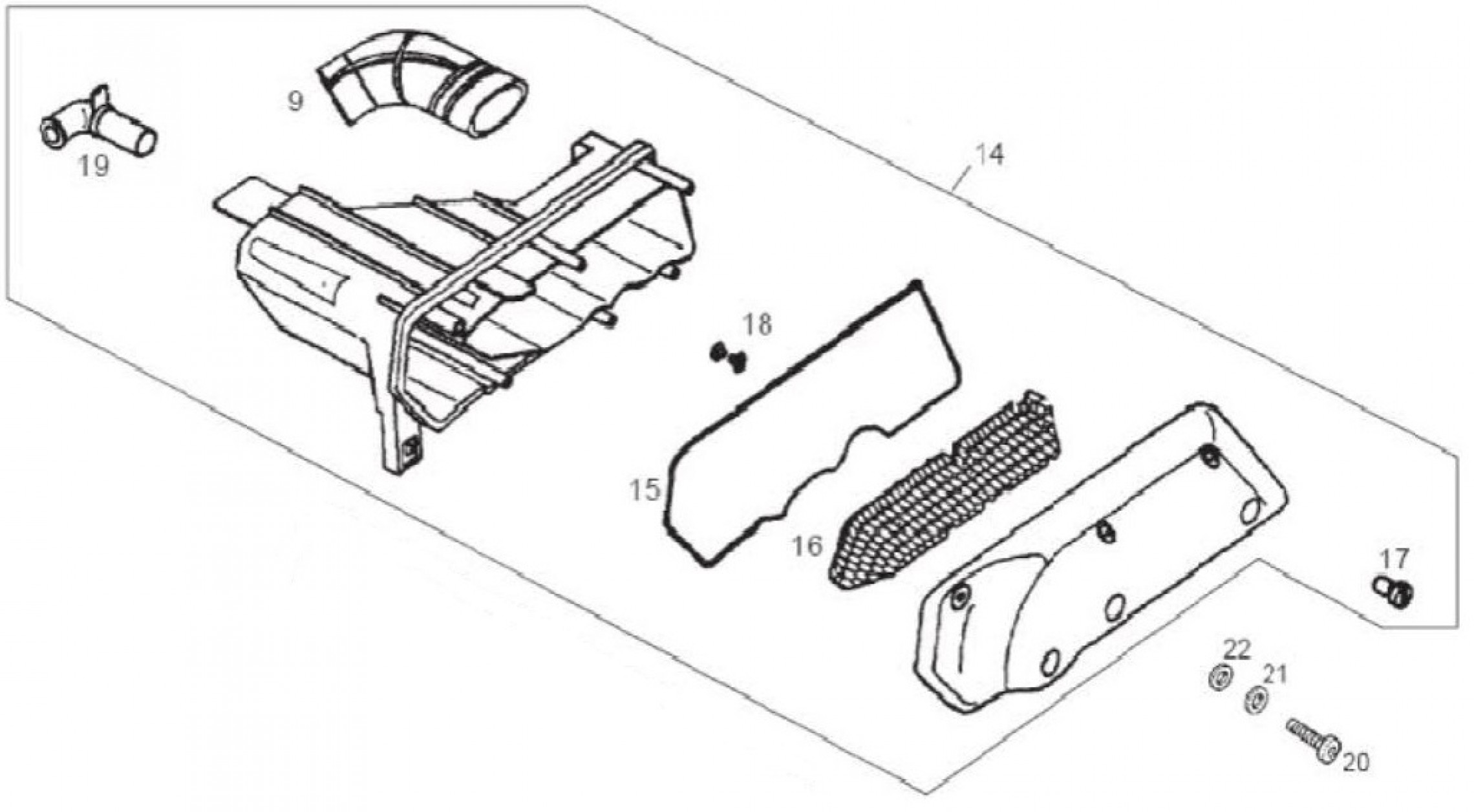

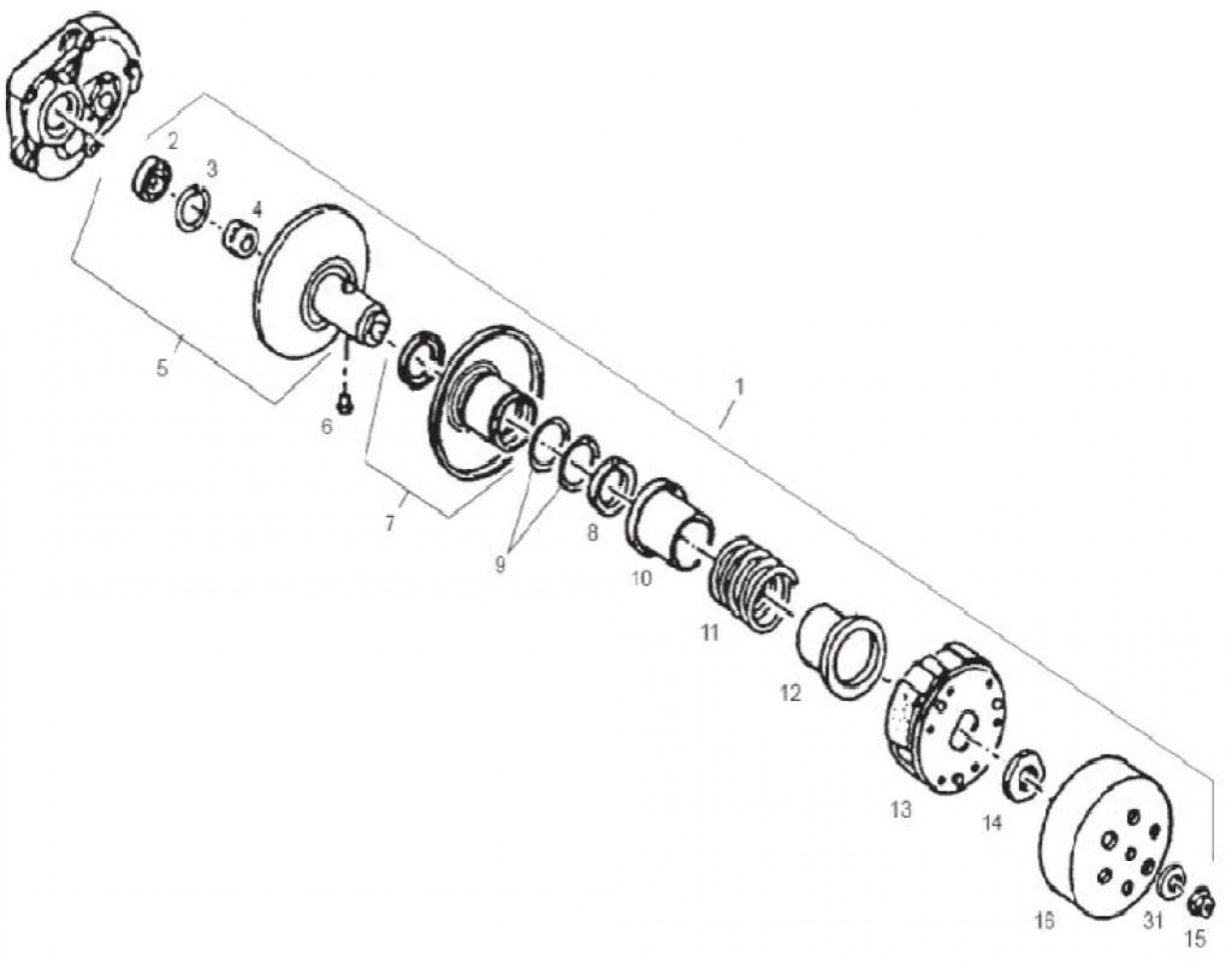

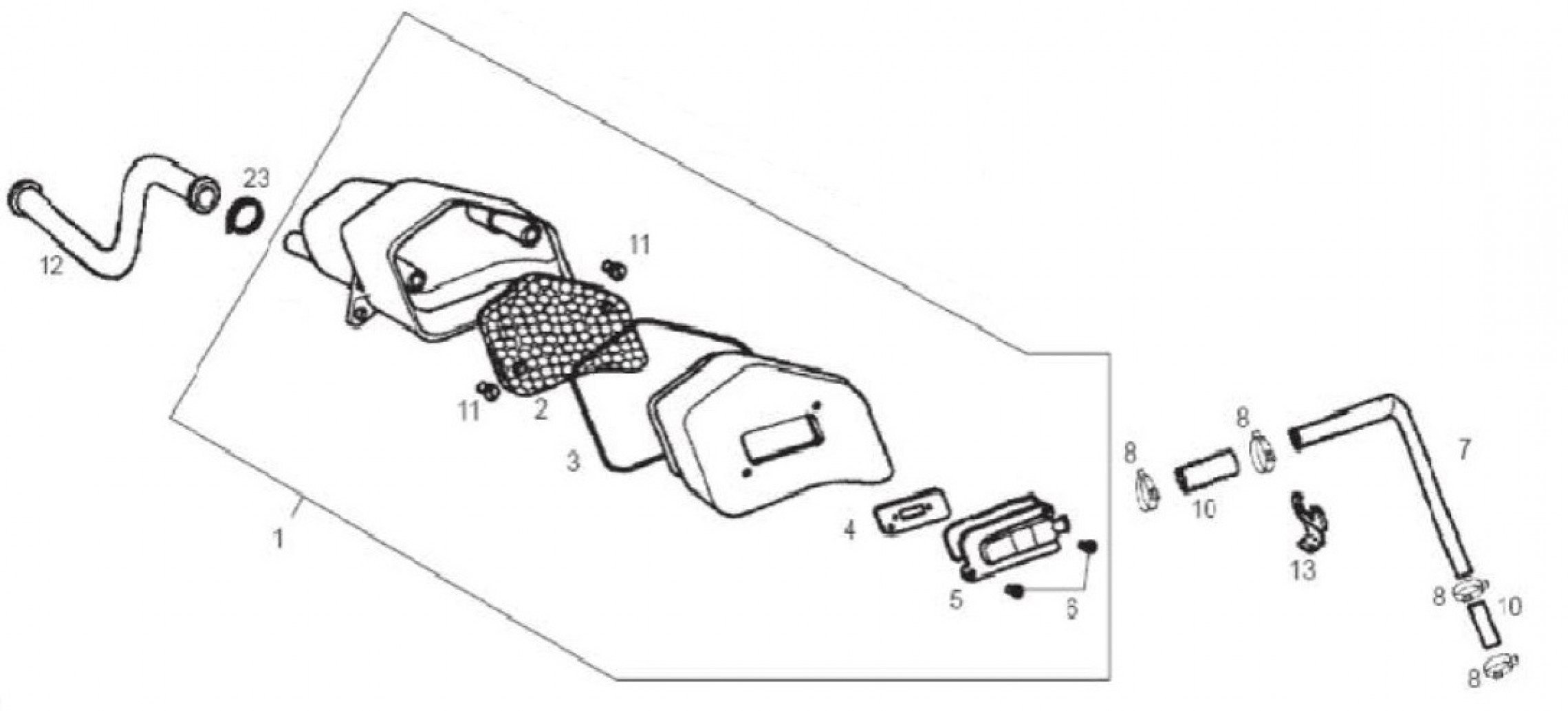

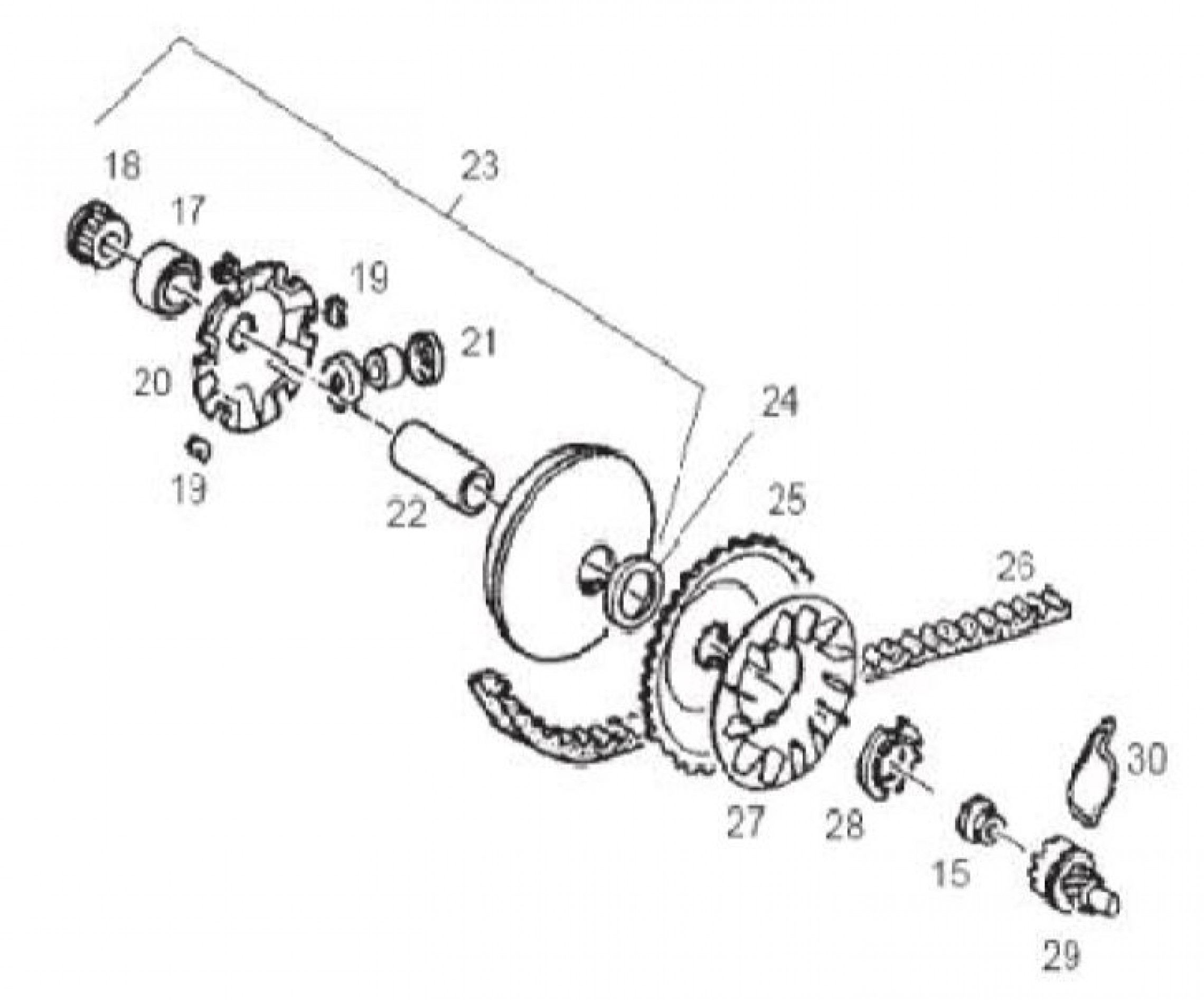

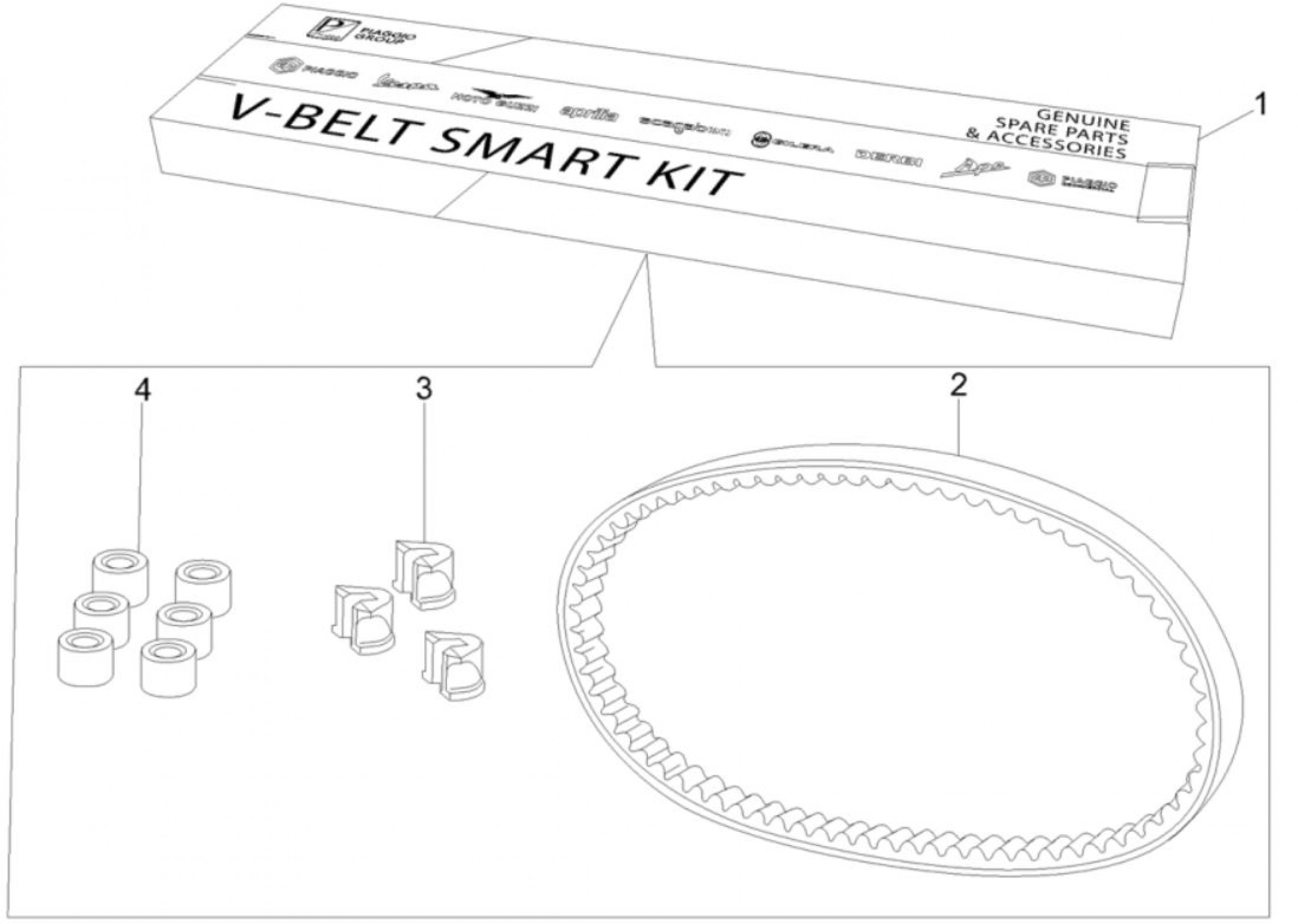

Die Baugruppen sind nach Bereichen des Rollers sortiert. Zum Motor gehören Zylinder, Kurbelwelle und Kurbelgehäuse, außerdem Vergaser, Luftfilter, Öltank und Sekundärluftsystem. Für den Antrieb gibt es die treibende Riemenscheibe, die getriebenen Riemenscheiben und das V-Belt Smart kit. Der Auspuff ist als gemeinsame Baugruppe für Atlantis 50 und Boulevard 50 geführt.

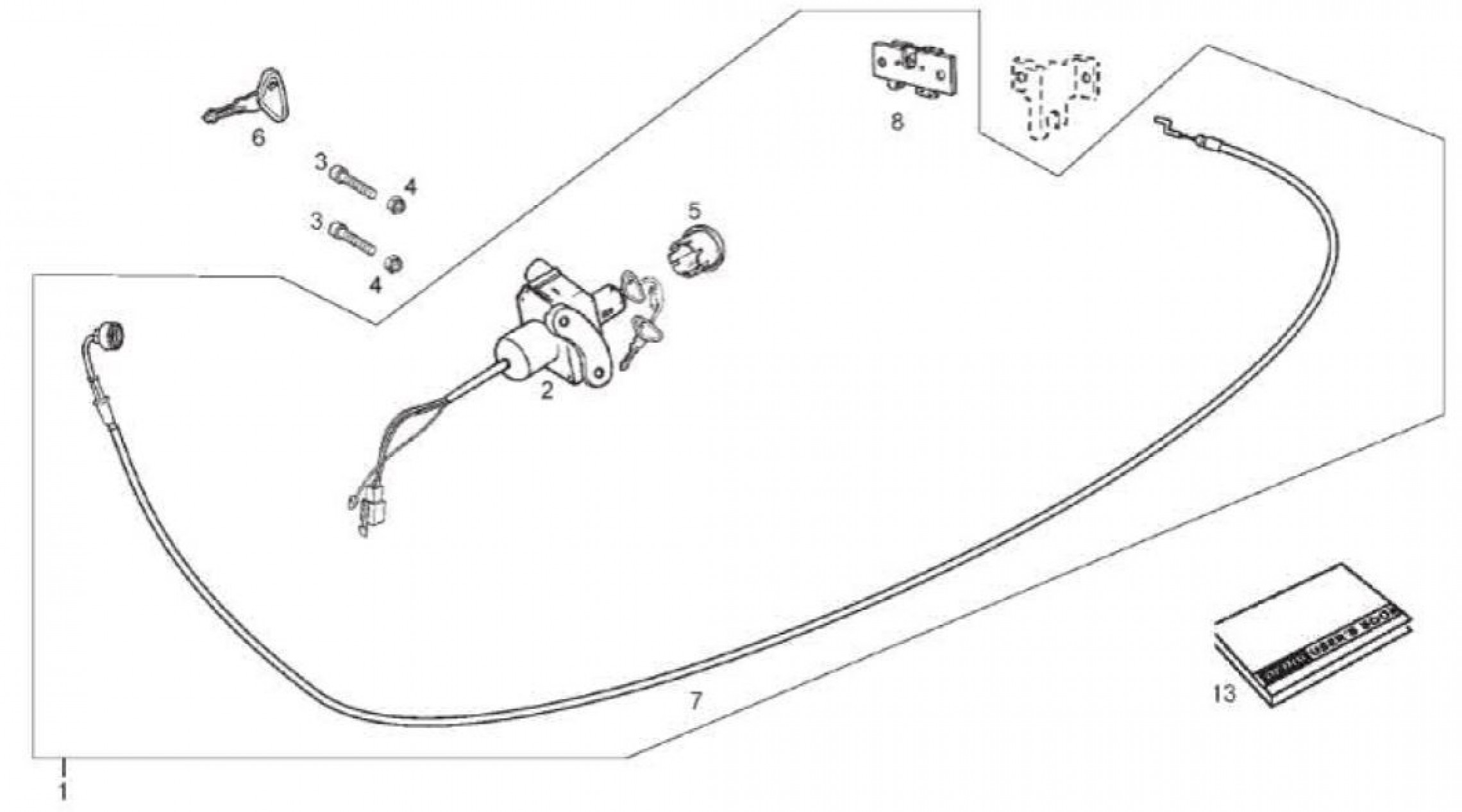

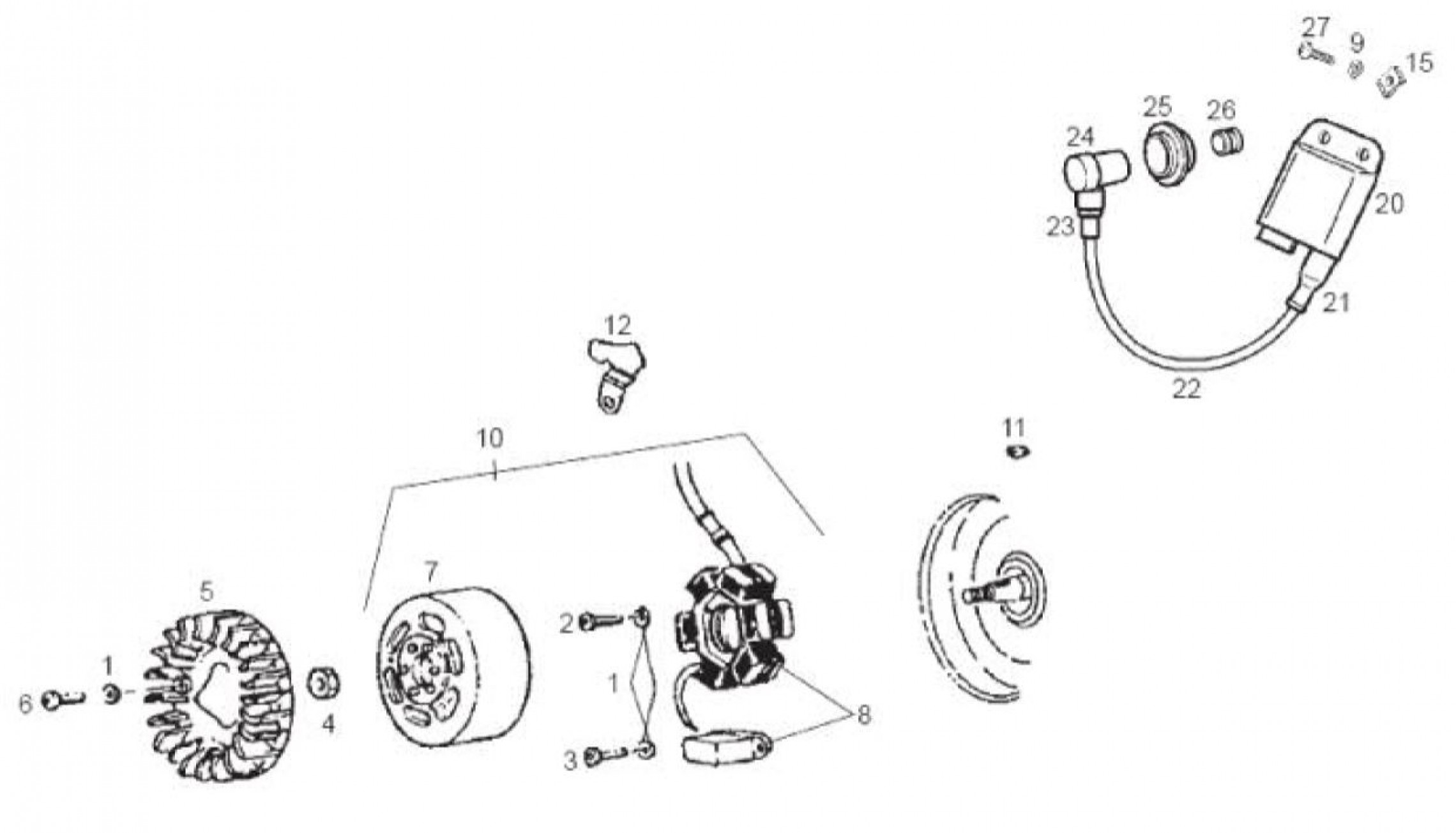

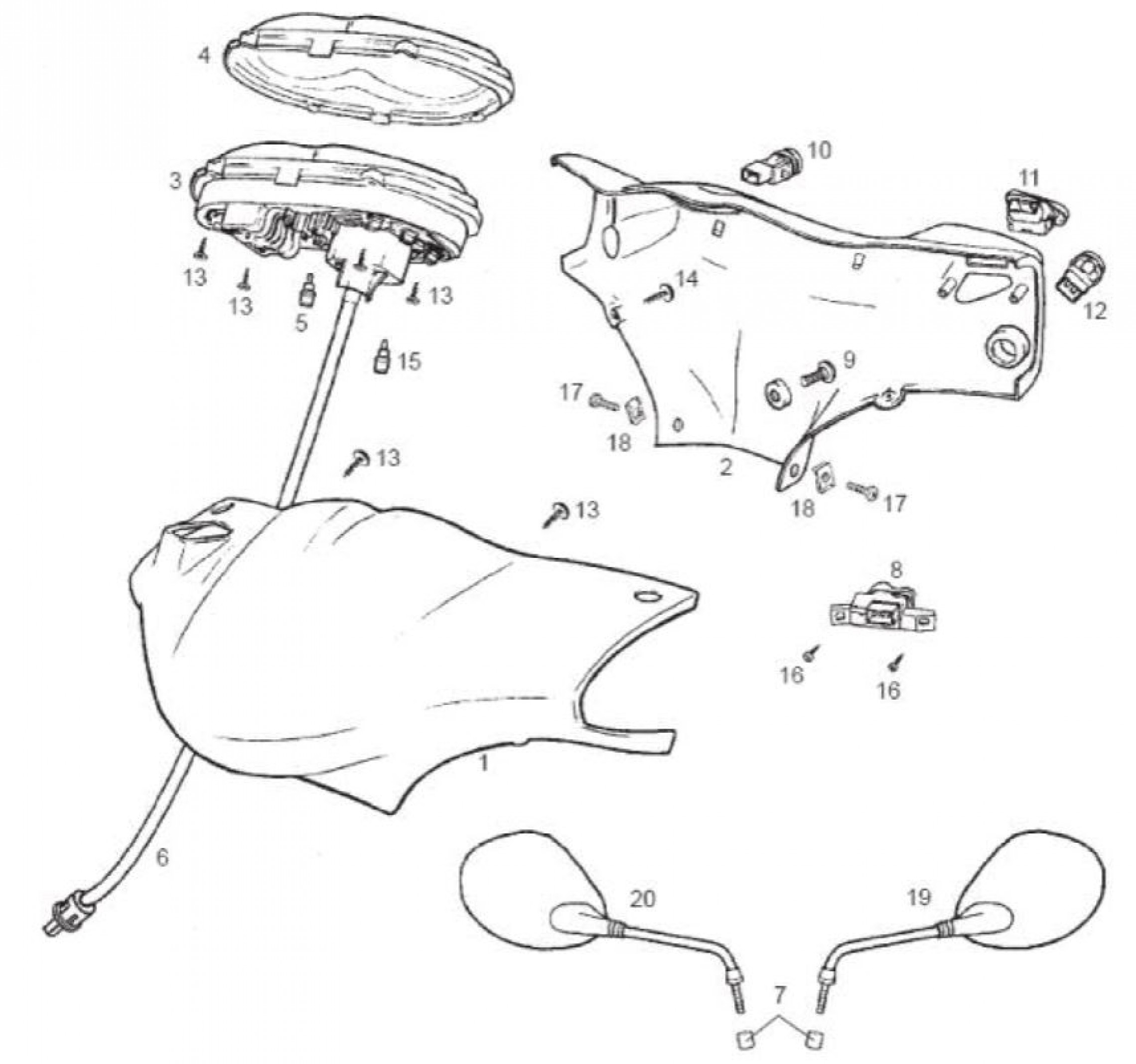

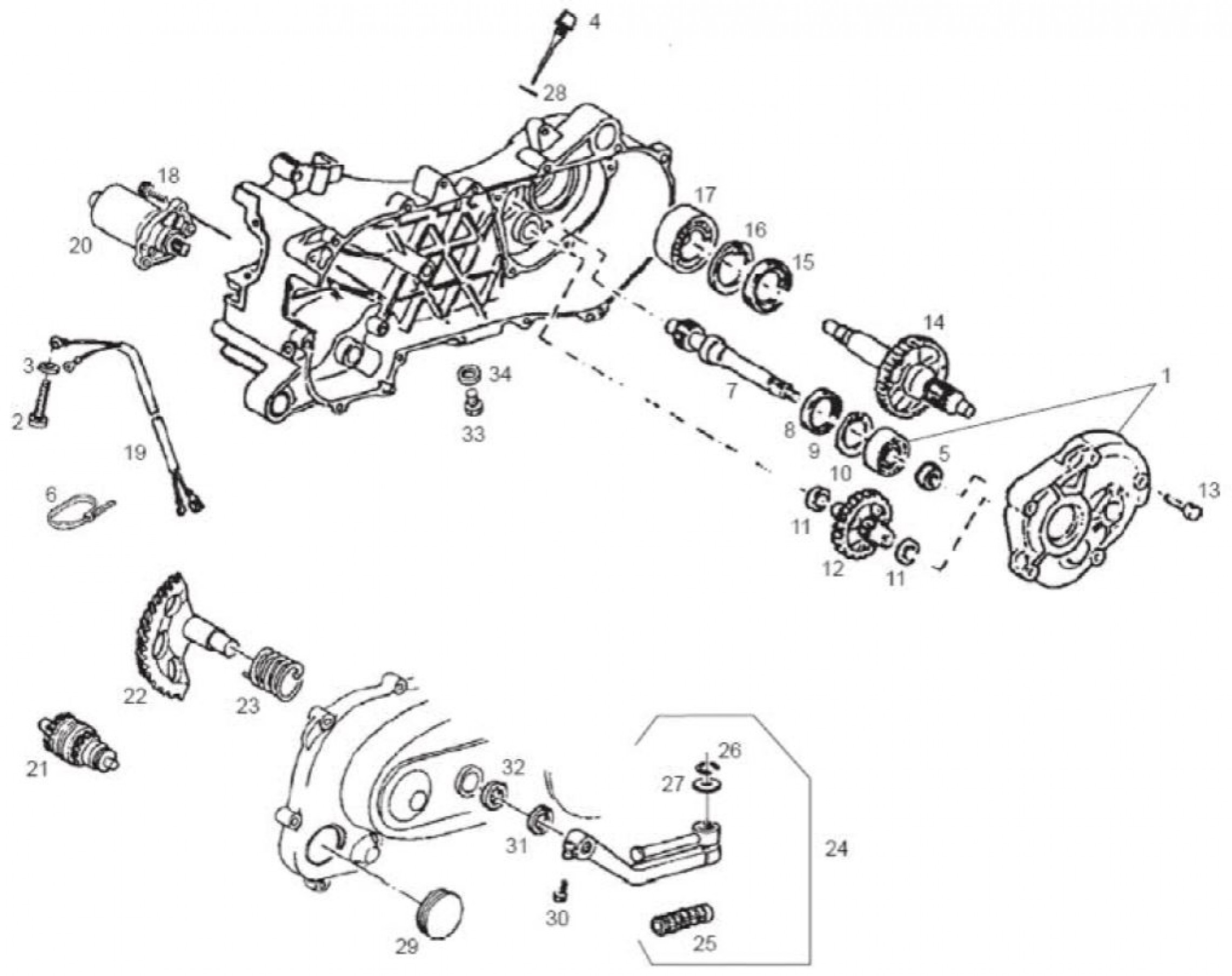

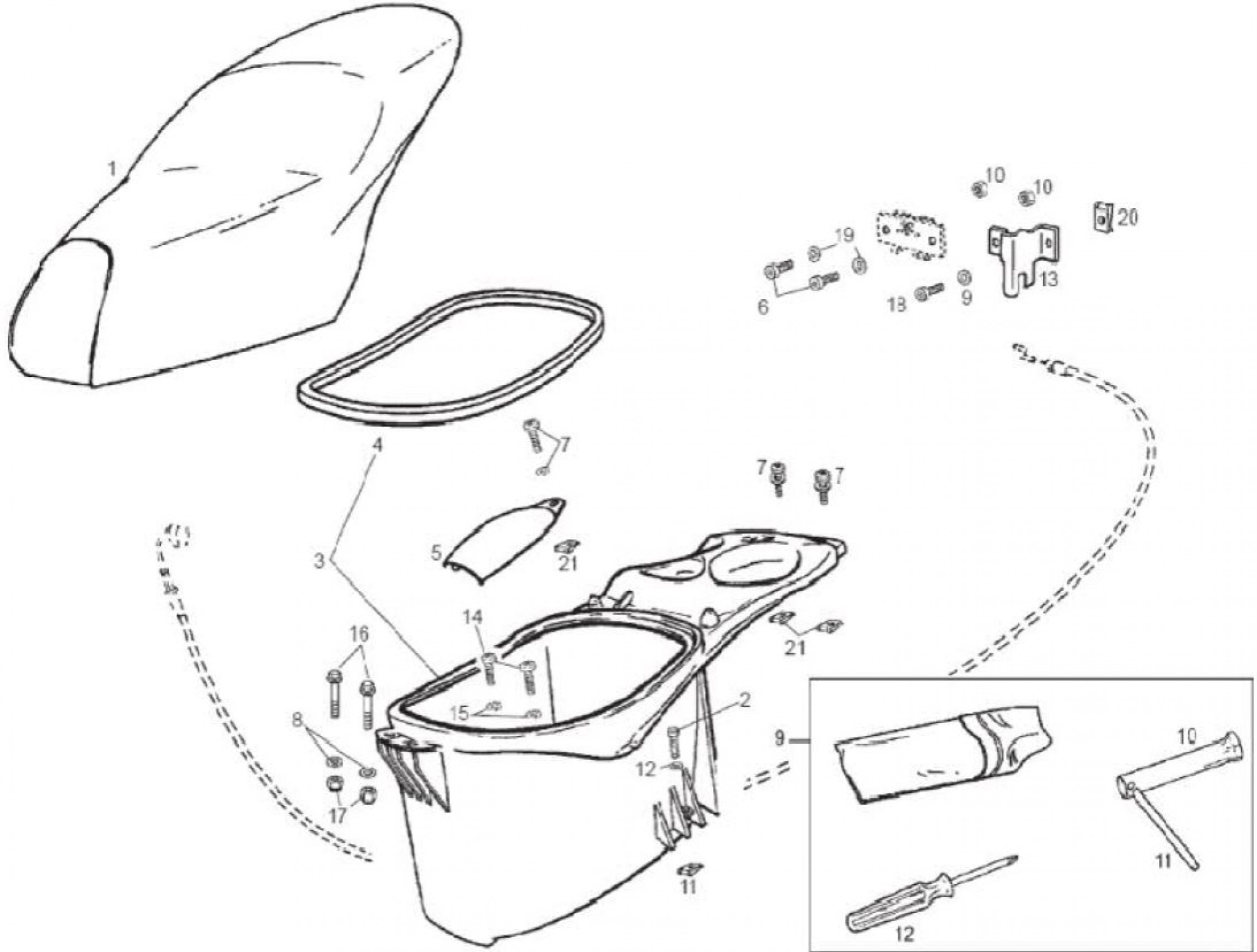

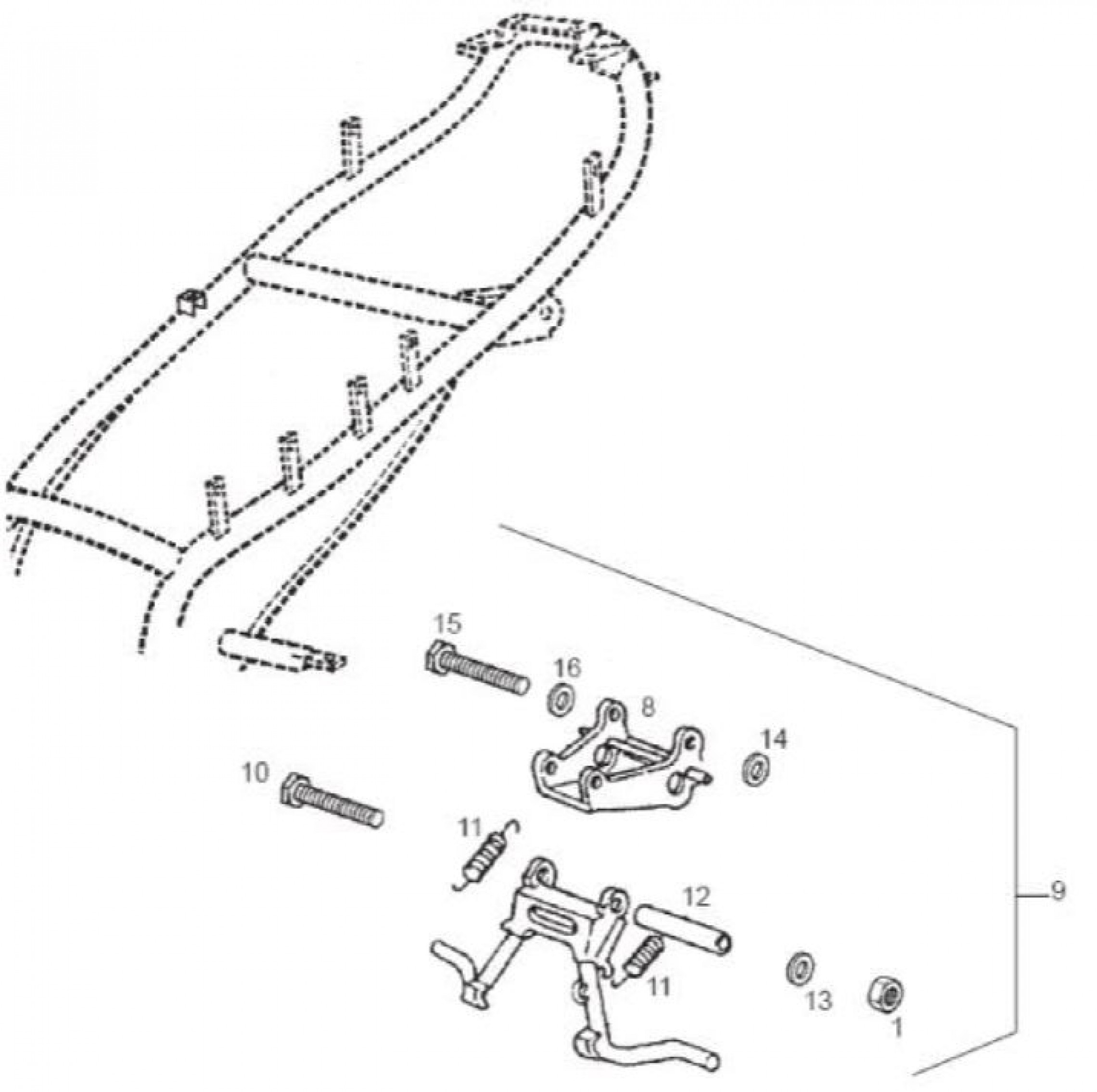

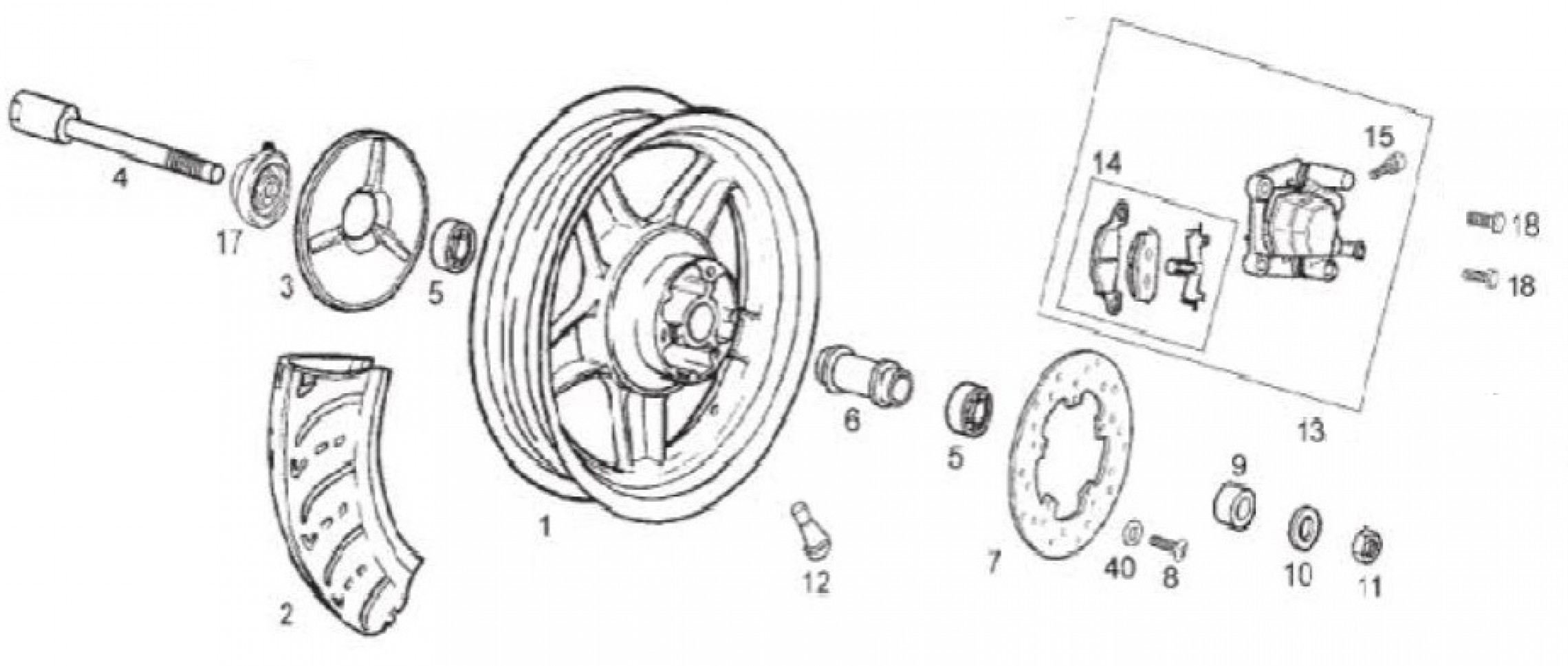

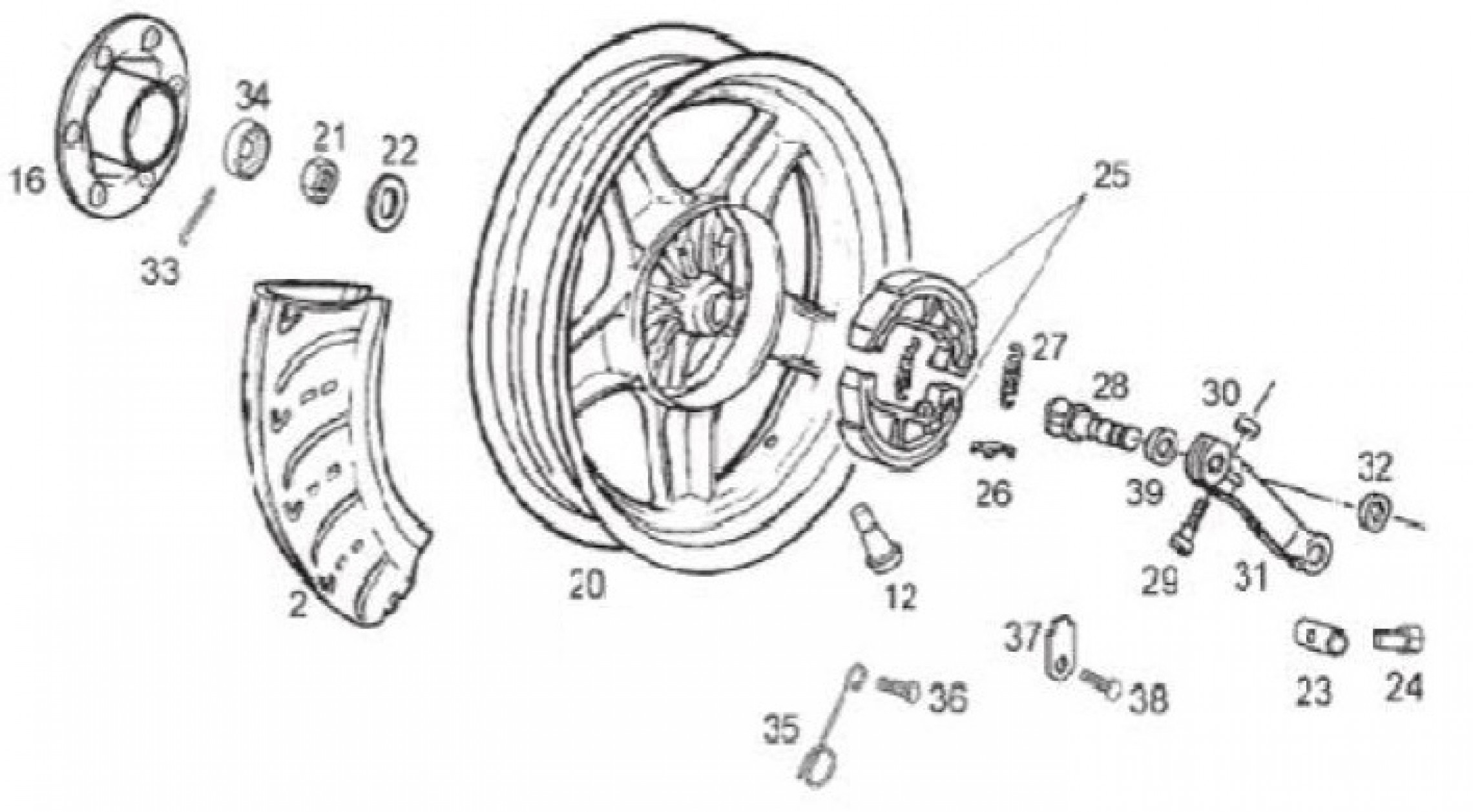

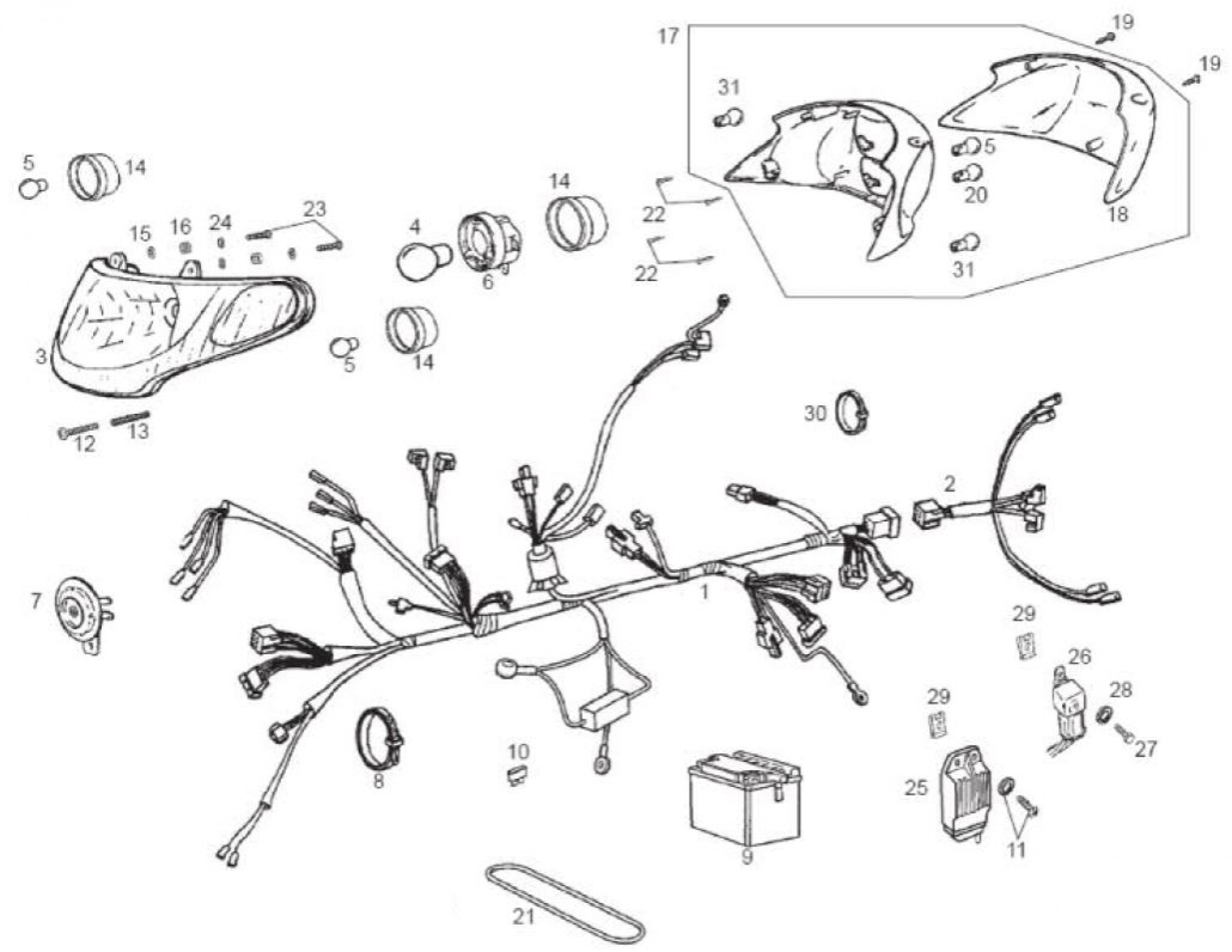

Rund um Rahmen und Fahrwerk sind Vorderrad, Hinterrad, Vorderradgabel, Stoßdämpfer hinten, Lenker und Hauptständer aufgeführt. Für Elektrik und Anzeigen findest du die elektrische Anlage, die Lichtmaschine, den Anlasser und die Cockpitinstrumente. Dazu kommen Sitz, Seitenverkleidungen, Frontschild, Kraftstofftank und Schloßsatz.
So findest du das passende Teil am Atlantis 50
Öffne die Baugruppe, die zu deinem Problem passt, und suche in der Explosionszeichnung die Nummer der Position, die du brauchst. Im Reiter „Bauteile“ steht dieselbe Positionsnummer mit Artikelnummer und Einbaumenge. Die Einbaumenge zeigt dir, wie oft das Teil am Roller verbaut ist.
Auch gefragt: Atlantis 50 und Boulevard 50
Die Baugruppe Auspuff gilt laut Bezeichnung gemeinsam für den Derbi Atlantis 50 und den Boulevard 50. Prüfe trotzdem immer die Zeichnung und die Positionsnummer, bevor du bestellst.
