Derbi Variant Sport 50 2T Ersatzteile
Für die Derbi Variant Sport 50 2T sind die Ersatzteile hier nach Baugruppen geordnet: Zweitaktmotor mit Zylinder und Kurbelwelle, Vergaser und Luftfilter, Front-, Mittel- und Heckaufbau sowie Fahrwerk mit Gabel, Schwingarm und Stoßdämpfer. Mit der Explosionszeichnung jeder Baugruppe ordnest du dein Teil über die Positionsnummer zu. Mehr dazu weiter unten ↓
Derbi Atlantis 50 u. a. Kurbelwelle
Kurbelwelle für die Derbi Atlantis 50, Boulevard 50, Sonar 50 und Variant Sport 50 2T (Baujahre 2010–2014). Die Baugruppe hat fünf Positionen: Kurbelwelle, Pleuellager, Kurbelwellenlager 20x52x12 mm (2×), Dichtungsring Antriebsseite und Kurbelwellensimmering.Bei einer Kurbelwellen-Revision werden Lager und Simmerringe meist zusammen erneuert. Im Reiter „Bauteile“ wählst du jedes Teil über seine Positionsnummer aus.
Derbi Boulevard 100 u. a. Bremsbacken hinten
Bremsbacken hinten für Derbi Boulevard 50, Boulevard 100, Sonar 50 und Variant Sport 50 2T (2010–2013) mit acht Positionen: Bremsbackenpaar, Feder für Bremsbacken, Platte, Bremshebelachse mit Wellendichtring, Bremshebel, Vierkantmutter und Schraube mit Flansch.Das Bremsbackenpaar und die Feder sind einzeln aufgeführt. Wähle dein Teil im Reiter „Bauteile“ über die Positionsnummer aus der Explosionszeichnung aus.
Derbi Boulevard 125 / Boulevard 50 / Variant Sport 50 2T Schloßsatz
Schloßsatz für die Derbi Boulevard 50, Boulevard 125 und Variant Sport 50 2T, Baujahre 2010–2014: Die Baugruppe reicht vom Schlossriegel bis zur kleinen Feder.Schlossriegel (1×)Schlosszylinder (1×)Schloßsatz (Position 3 und 5)Schlüsselrohling (1×)Rückhaltefeder Bremszylinder (1×)Such dir in der Explosionszeichnung die Position deines Teils und wähle es im Reiter „Bauteile“ mit derselben Nummer aus. Die Einbaumenge steht dort je Position, Alternativartikel sind mit * markiert.
Derbi Boulevard 50 / Sonar 50 / Variant Sport 50 2T V-Belt Smart kit
V-Belt Smart Kit für Derbi Boulevard 50, Sonar 50 und Variant Sport 50 2T (2010–2014) mit vier Positionen: das Inspektionskit V-Belt Smart Kit, Keilriemen, Gleitstücke (3×) und Variatorrollensatz 19x15,5 mm mit 8,0 g und 6 Rollen.Keilriemen und Rollensatz gibt es auch einzeln. Wähle dein Teil im Reiter „Bauteile“ über die Positionsnummer aus der Explosionszeichnung aus.
Derbi Boulevard 50 / Sonar 50 / Variant Sport 50 2T Zylinder
Zylinder der Derbi Boulevard 50, Sonar 50 und Variant Sport 50 2T (2010–2014) mit sieben Positionen: Gruppe Zylinder-Kolben-Kolbenbolzen, Kolben komplett (Kategorie 4, P), Kolbenbolzen Ø 12 mm, Kolbenbolzenclips und Kolbenringe (je 2×), Stiftschraube und Zylinderfußdichtung.Den Zylinder gibt es als Gruppe oder die Teile einzeln. Wähle dein Teil im Reiter „Bauteile“ über die Positionsnummer aus der Explosionszeichnung aus.
Derbi Variant Sport 125 / Variant Sport 50 2T Gepäckfach
Gepäckfach der Derbi Variant Sport 125 und Variant Sport 50 2T (Baujahr 2012): Die Explosionszeichnung zeigt 16 Positionen, vom Beinschild innen bis zum Deckel innenschild.Beinschild innenKl. Werkzeugfach, grauVerankerungsblechHaken TaschenhalterBlechschraube (10×)Such dir in der Zeichnung die Position deines Teils und wähle es im Reiter „Bauteile“ mit derselben Nummer aus. Die Einbaumenge steht dort je Position.
Derbi Variant Sport 125 / Variant Sport 50 2T Hinterrad
Das Hinterrad der Derbi Variant Sport 125 / Variant Sport 50 2T (Baujahr 2012): Die Explosionszeichnung zeigt 8 Positionen, von Hinterrad ohne Scheibe bis Mutter M16x13.Hinterrad ohne ScheibeReifen 120/70-14, 52K, TL, HeidenauReifenventilDistanzscheibeSplintAbdeckkappeFlachscheibe 34,8x16,2x3Mutter M16x13Such dir in der Explosionszeichnung die Position deines Teils und wähle es im Reiter „Bauteile“ mit derselben Nummer aus. Die Einbaumenge steht dort je Position.
Derbi Variant Sport 125 / Variant Sport 50 2T Seitenverkleidungen
Seitenverkleidungen für die Derbi Variant Sport 125 und die Variant Sport 50 2T (Baujahr 2012): Die Explosionszeichnung zeigt 23 Positionen, darunter die beiden Halbhecks, Heckteil links, Seitenverkleidung und Kotflügel hinten.Halbheck rechts, rot (Fahrzeugfarbe Rosso 2012)Halbheck links (Fahrzeugfarbe Nero 2012)Seitenverkleidung grauKotflügel hinten, grauSoziusgriff und HaltegriffKennzeichenplatteSuch dir in der Explosionszeichnung die Position deines Teils und wähle im Reiter „Bauteile“ die Zeile mit ders

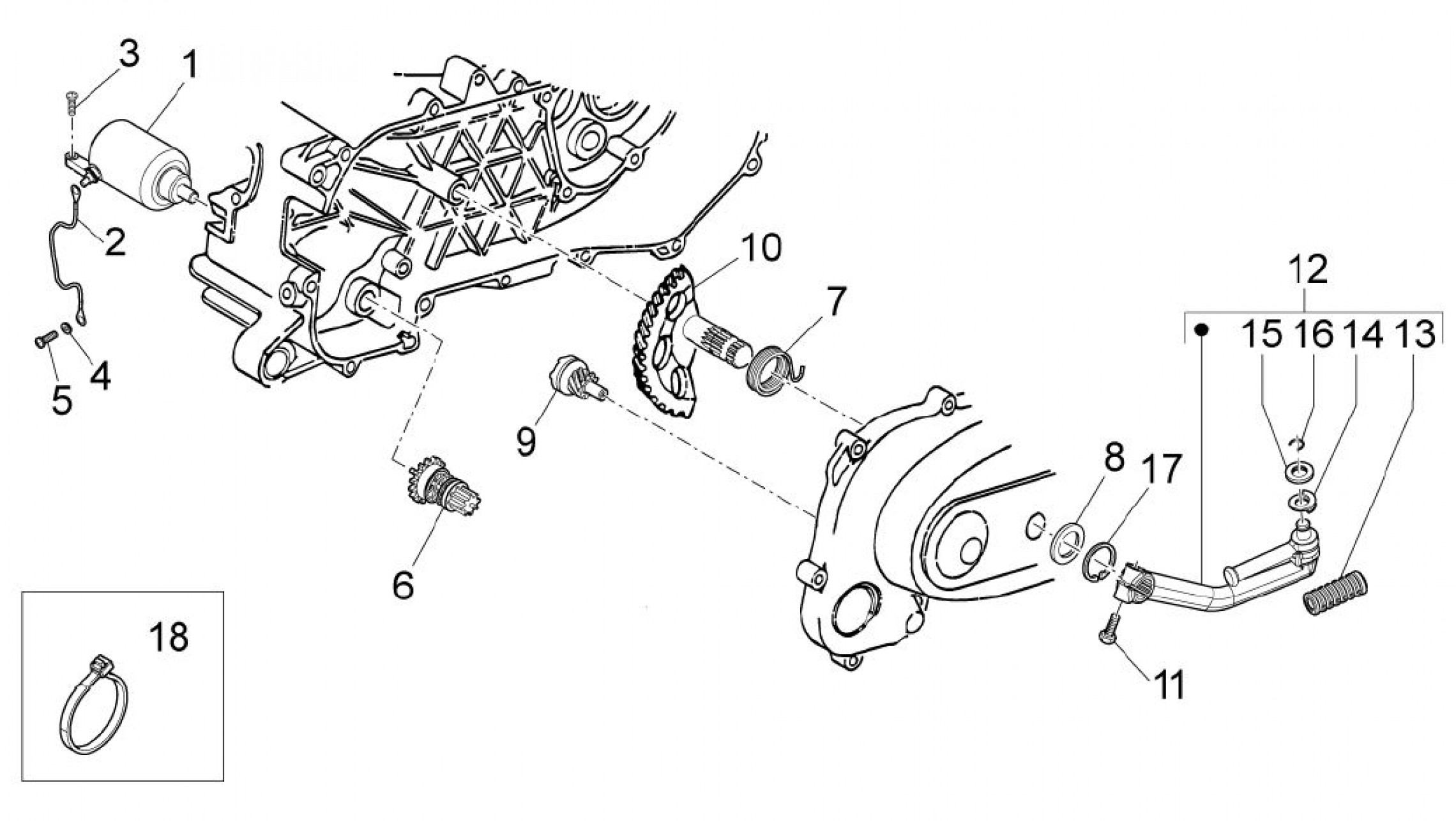

Derbi Variant Sport 50 2T Anlasser
Anlasser und Kickstarter der Derbi Variant Sport 50 2T (2012) in 18 Positionen. Typische Teile aus dieser Baugruppe:StartermotorAnlasserkabelAnlasserfreilaufKickstarterhebel mit PedalgummiKickstartersegmentRitzelJede Position der Explosionszeichnung findest du mit derselben Nummer im Reiter „Bauteile“. Dort steht auch die Einbaumenge je Position.Neben Starter und Kickstarter enthält die Baugruppe Kleinteile wie Feder, Seegerring, Sicherungsring, Unterlegscheiben und die TE Schraube mit Flansch M6x25. Spring
Für die Derbi Variant Sport 50 2T sind die Ersatzteile hier nach Baugruppen geordnet: Zweitaktmotor mit Zylinder und Kurbelwelle, Vergaser und Luftfilter, Front-, Mittel- und Heckaufbau sowie Fahrwerk mit Gabel, Schwingarm und Stoßdämpfer. Mit der Explosionszeichnung jeder Baugruppe ordnest du dein Teil über die Positionsnummer zu.
Ersatzteile der Derbi Variant Sport 50 im Überblick
Motor: Zylinder, Zylinderkopf, Kurbelwelle, Pleuelstange, Kupplung, Wandlerdeckel, Getriebe, Lichtmaschine und Anlasser. Für die Gemischaufbereitung gibt es Vergaserkomponenten, Luftfilter und die Baugruppe Secondary Air.
Aufbau: Frontaufbau, Mittlerer Aufbau I, II und IV, Heckaufbau, Fußraumabdeckungen, Lenkerdeckel, Gepäckfach und Wetterschutzscheibe. Kraftstofftank und Rahmen haben eigene Baugruppen.
Fahrwerk und Bedienung: Vorderradgabel, Hinterrad, Schwingarm, Hinterradaufhängung, Stoßdämpfer hinten, Hauptständer, Bremsbacken hinten, Schaltungen, Tachometer und Lichter. Für das Top Case gibt es passendes Zubehör.
Teil finden in drei Schritten
Stell im Filter Modell und Baujahr ein und öffne die Baugruppe, etwa „Kupplung“. In der Zeichnung suchst du die Position deines Teils, im Reiter „Bauteile“ dann dieselbe Nummer samt Einbaumenge.
Fragen zur Variant Sport 50
Passen Teile der Derbi Variant Sport 125?
Einige Baugruppen sind für beide Modelle hinterlegt, zum Beispiel Vorderradgabel, Hinterrad, Fußraumabdeckungen, Lenkerdeckel, Gepäckfach, Fahrwerk und Wetterschutzscheibe. Den Motor führt der Shop dagegen eigens für die 50er. Vergleiche im Zweifel die Position im Reiter „Bauteile“.
Was hat die Variant Sport 50 mit der Derbi Sonar 50 gemeinsam?
Getriebe, Lichtmaschine und eine Zylinderkopf-Baugruppe sind für die Sonar 50 und die Variant Sport 50 2T gemeinsam angelegt.
Wo stecken die Bremsbacken hinten?
In einer eigenen Baugruppe, die neben der Variant Sport 50 auch für die Derbi Boulevard 100 und weitere Modelle gilt. Die passende Position zeigt dir die Zeichnung.
