Derbi Mulhacen 125 Ersatzteile
Derbi Mulhacen 125 / Senda DRD 125 R-SM / Terra 125 Ölpumpe
Ölpumpe und Ölversorgung für drei Derbi-Modelle mit 125 cm³: Mulhacen 125, Senda DRD 125 R-SM und Terra 125 (Baujahre 2010, 2011 und 2013). Ölpumpe mit Zahnrad und VorgelegeÖldruckventil und FederÖlfilter mit ÖlfilterdeckelO-Ringe und Dichtung Die Zeichnung zeigt dir, wo jedes Teil verbaut ist. Mit der Positionsnummer wählst du es im Reiter „Bauteile“ aus. Bei einem Ölwechsel brauchst du meist nur Ölfilter und O-Ringe. Auch Sicherungsblech, Ausgleichscheibe und Schraube sind als eigene Positionen aufgeführt

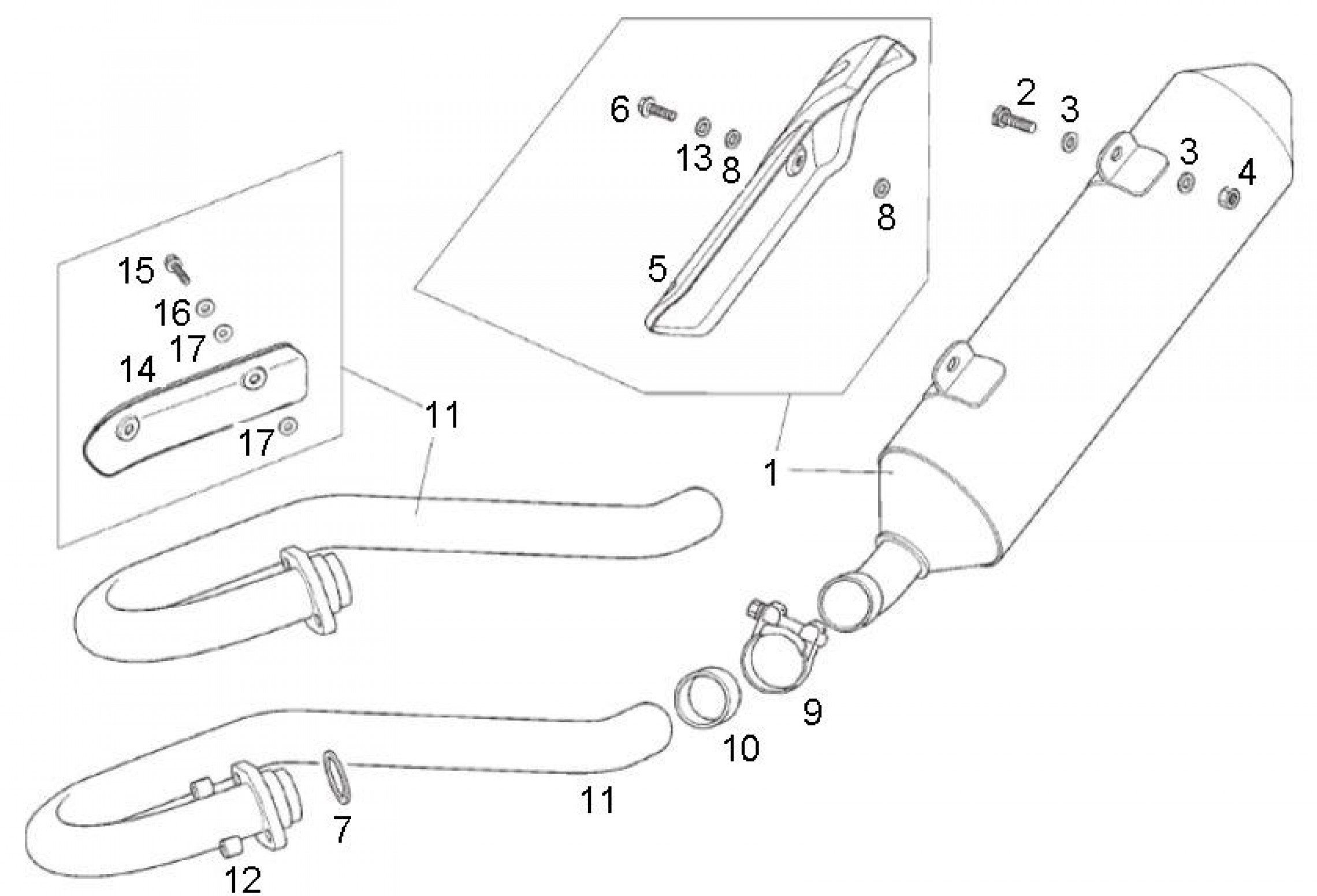

Derbi Mulhacen 125 Auspuff
Auspuff und Abgasanlage der Derbi Mulhacen 125 (2010) im Detail, vom Krümmer bis zum Endschalldämpfer. Auspuffdichtungzwei Hitzeschilde mit Schrauben M5x14Schelle und GraphitbuchseMuttern und Ausgleichscheiben Über die Nummer aus der Explosionszeichnung findest du jedes Teil im Reiter „Bauteile“, die Einbaumenge steht jeweils dabei. Beim Auspufftausch solltest du Dichtung und Graphitbuchse gleich mit erneuern, damit die Verbindung am Krümmer wieder dicht ist. Die Ausgleichscheiben liegen an mehreren Stellen

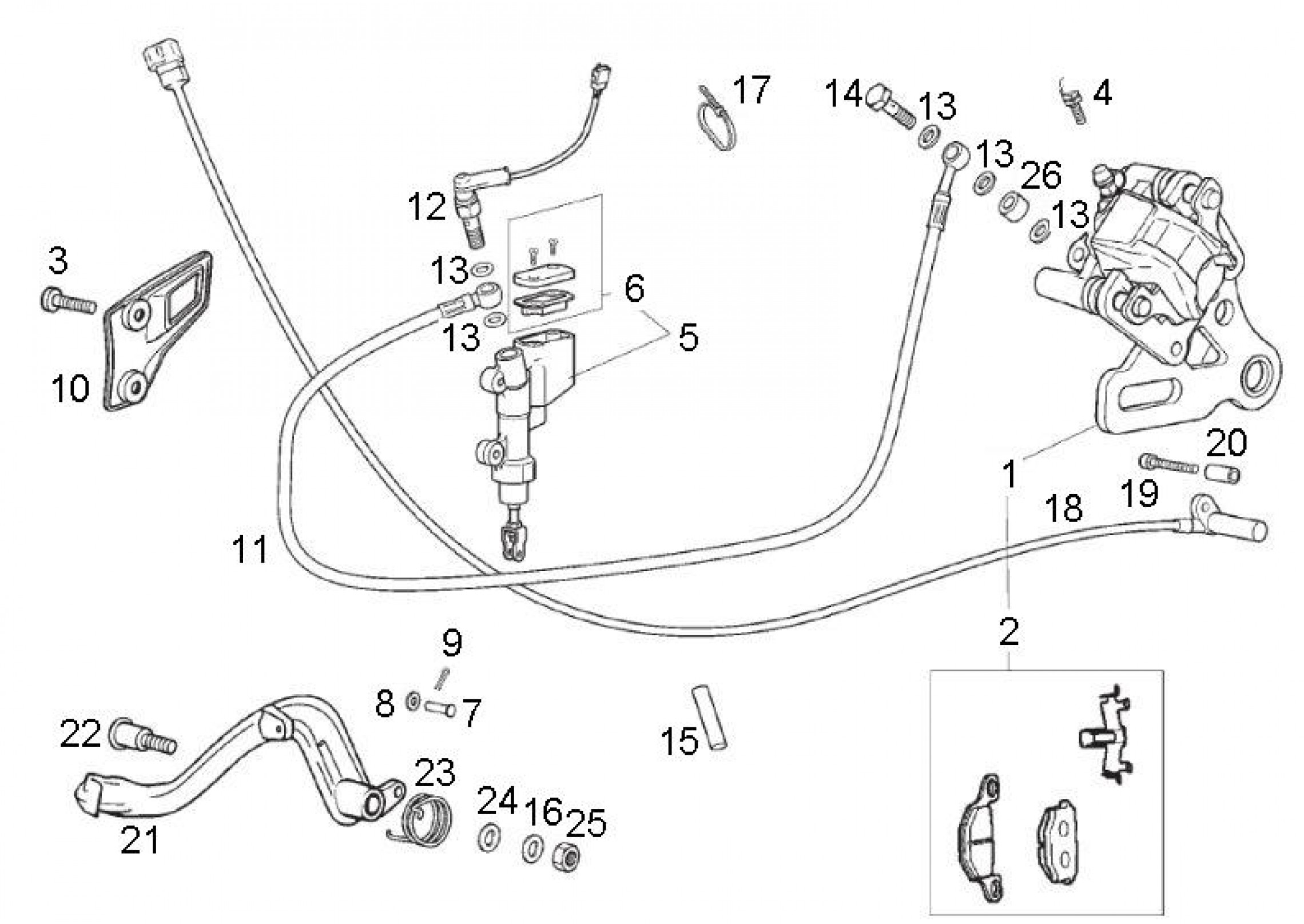

Derbi Mulhacen 125 Bremsanlage hinten
Bremsanlage hinten der Derbi Mulhacen 125 (2010) vom Fußbremshebel bis zur Bremszange. Bremszange hinten und BremsbelagsatzBremszylinder mit DeckelBremsleitung und HohlschraubeBremslichtschalterGeschwindigkeitssensor Der Fußbremshebel wird mit Feder, Schraube und Mutter M8 gelagert. Für die Bremsleitung gibt es eine Hohlschraube und einen Entlüftungsanschluss von AJP Industrial, außerdem eine Schelle 290x4,8 mm und ein Schutzstück. Die Explosionszeichnung zeigt dir, wie Pedal, Zylinder und Zange zusammenhän
Derbi Mulhacen 125 Diebstahlsicherung
Für die Derbi Mulhacen 125 (2010) ist in dieser Baugruppe genau ein Teil aufgeführt: das Kabelschloss als Diebstahlsicherung. Mit einem Kabelschloss kannst du das Motorrad zusätzlich an einem festen Gegenstand anschließen. Du findest es im Reiter „Bauteile“ unter der Position 310.

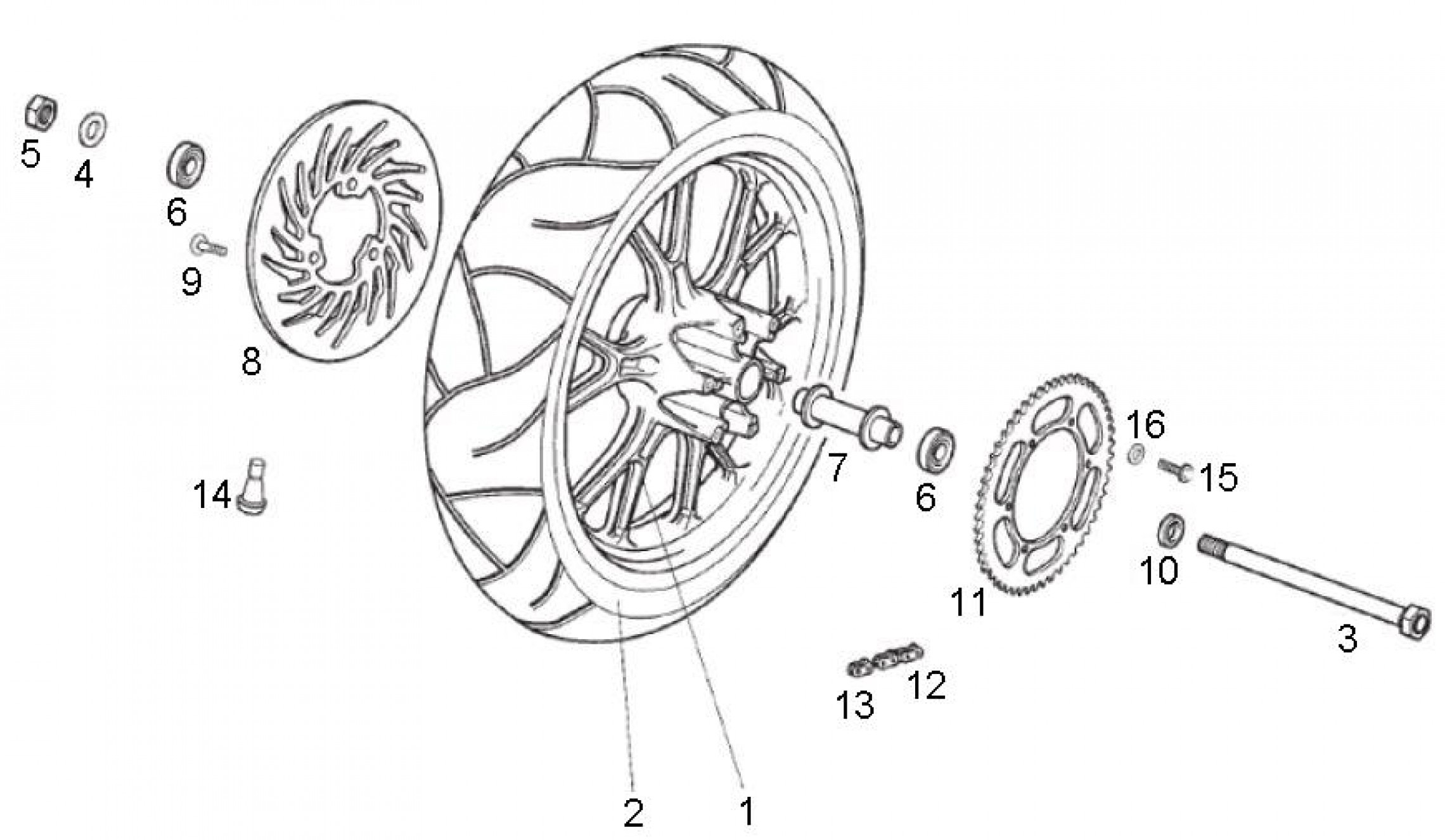

Derbi Mulhacen 125 Hinterrad
Hinterrad der Derbi Mulhacen 125, Baujahr 2010, inklusive Antrieb und Bremsscheibe. Felge hinten, schwarzReifen 130/70-17, TLRadlager 6202 2RSH C3, 15x35x11 mmBremsscheibe Ø 218 mmZahnkranz, Kette 428/130 und Kettenschloss Zwei Distanzstücke, Ausgleichscheibe und Mutter für die Radachse sind einzeln aufgeführt. Außerdem findest du Schrauben M6x20 und M6 mit Unterlegscheibe sowie den Zahnkranz als eigene Position. In der Zeichnung findest du die Position, im Reiter „Bauteile“ das Teil. Auch Radachse, Distanz

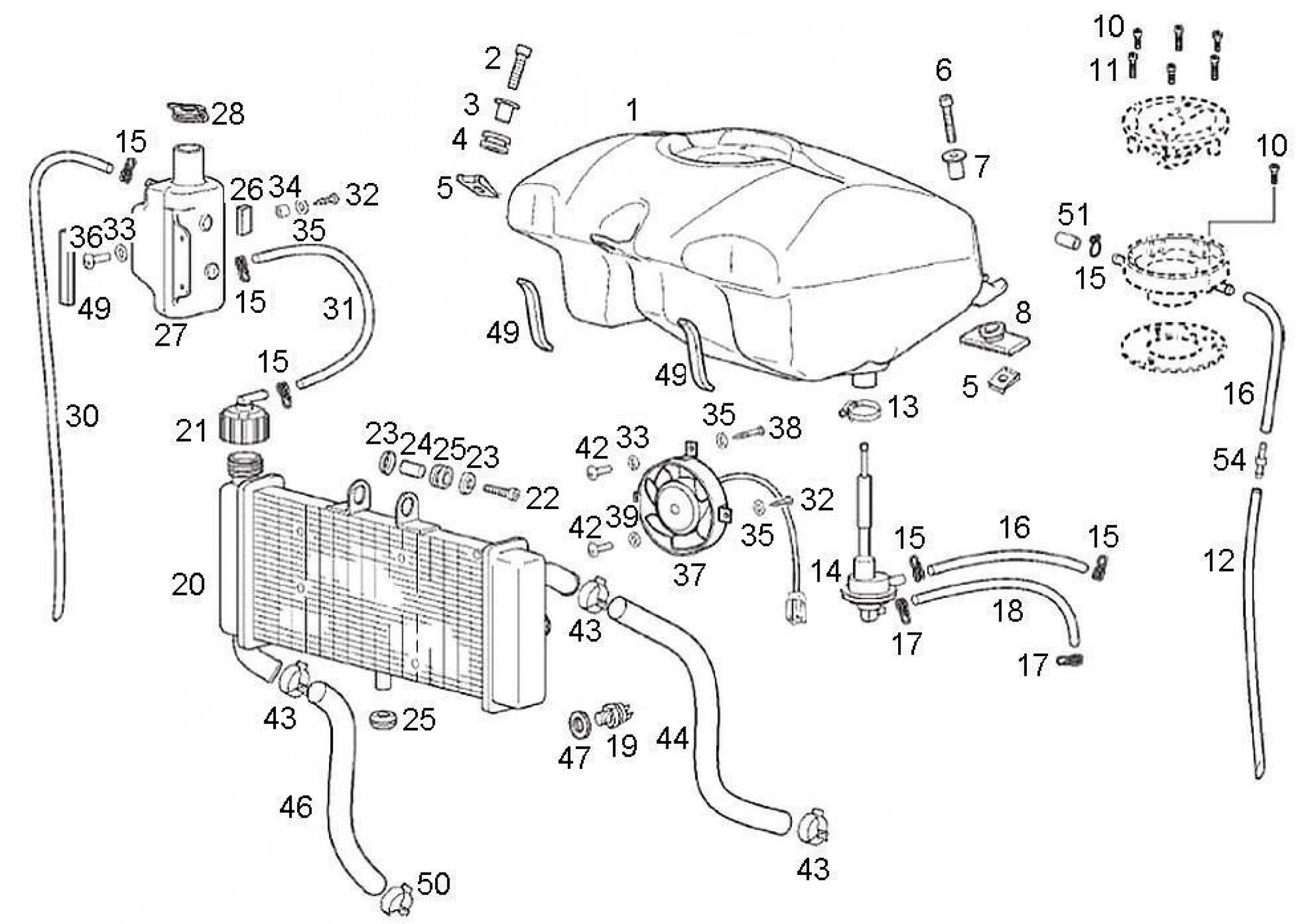

Derbi Mulhacen 125 Kraftstofftank
Kraftstofftank und Kühlung der Derbi Mulhacen 125 (2010) sind auf dieser Seite zusammengefasst. Benzintank mit Tankdeckel und BenzinhahnBenzinschlauch 3,5x8 mmWasserkühler mit VentilatorAusgleichsbehälter und KühlflüssigkeitsbehälterKühlwasserschläuche und Temperaturfühler Schwingungsdämpfer, Gummis und Buchsen sind mehrfach aufgeführt. Zum Kühlsystem gehören zwei Kühlwasserschläuche, Leitungen, Stutzen und Kappe. Auch Schrauben 4,5x50 mm und Blechmuttern findest du hier. Schwingungsdämpfer, Schlauchschelle

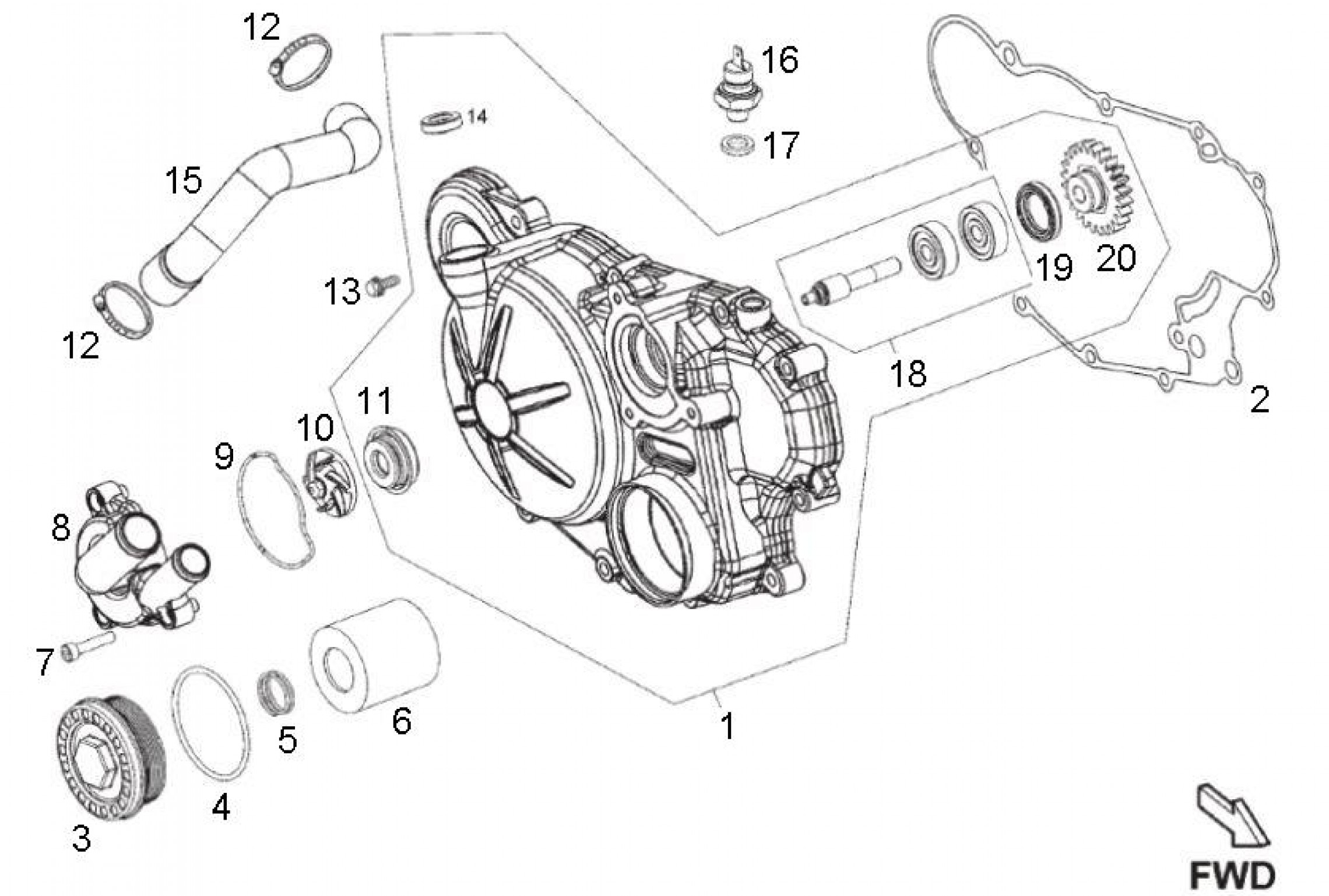

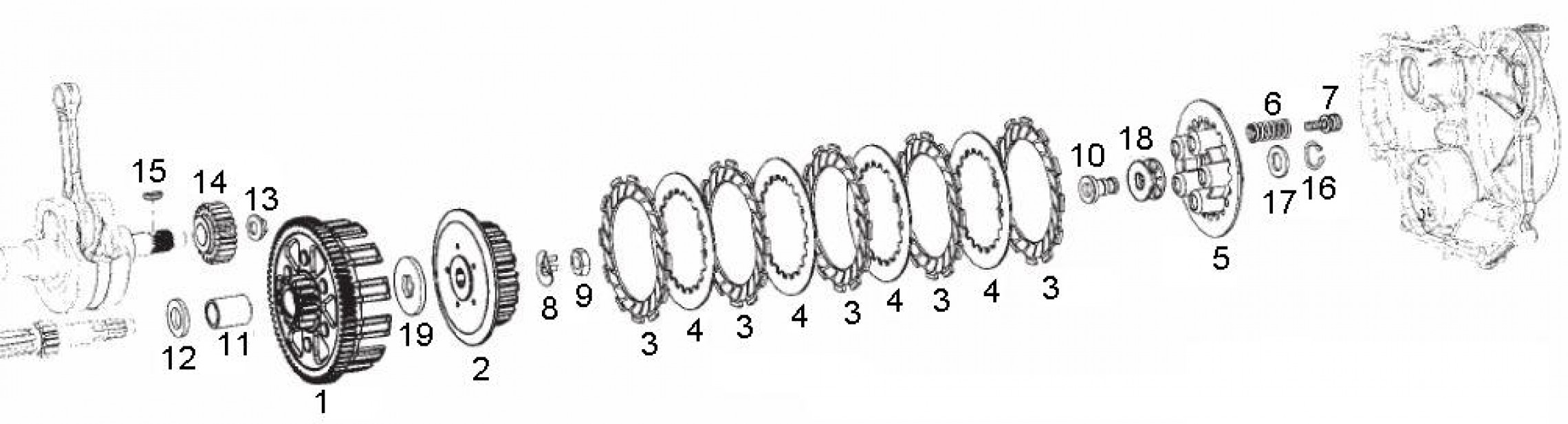

Derbi Mulhacen 125 Kupplungsdeckel
Kupplungsdeckel der Derbi Mulhacen 125 (2010) mit Wasserpumpe und Ölfilter. Kupplungsdeckel und KupplungsdeckeldichtungÖlfilter Ø 45 mm, Höhe 49 mmWasserpumpenrad und WasserpumpenwelleDichtring 20x30x5 mm und WellendichtringÖldrucksensor Für die Wasserpumpe sind ein eigener Deckel, O-Ring und Schlauch mit Schlauchschelle aufgeführt. Verschluss mit Feder, Ritzel sowie Schrauben M5x25 und M6x35 haben ebenfalls eigene Positionen. Mit der Positionsnummer aus der Zeichnung findest du jedes Teil im Reiter „Bautei

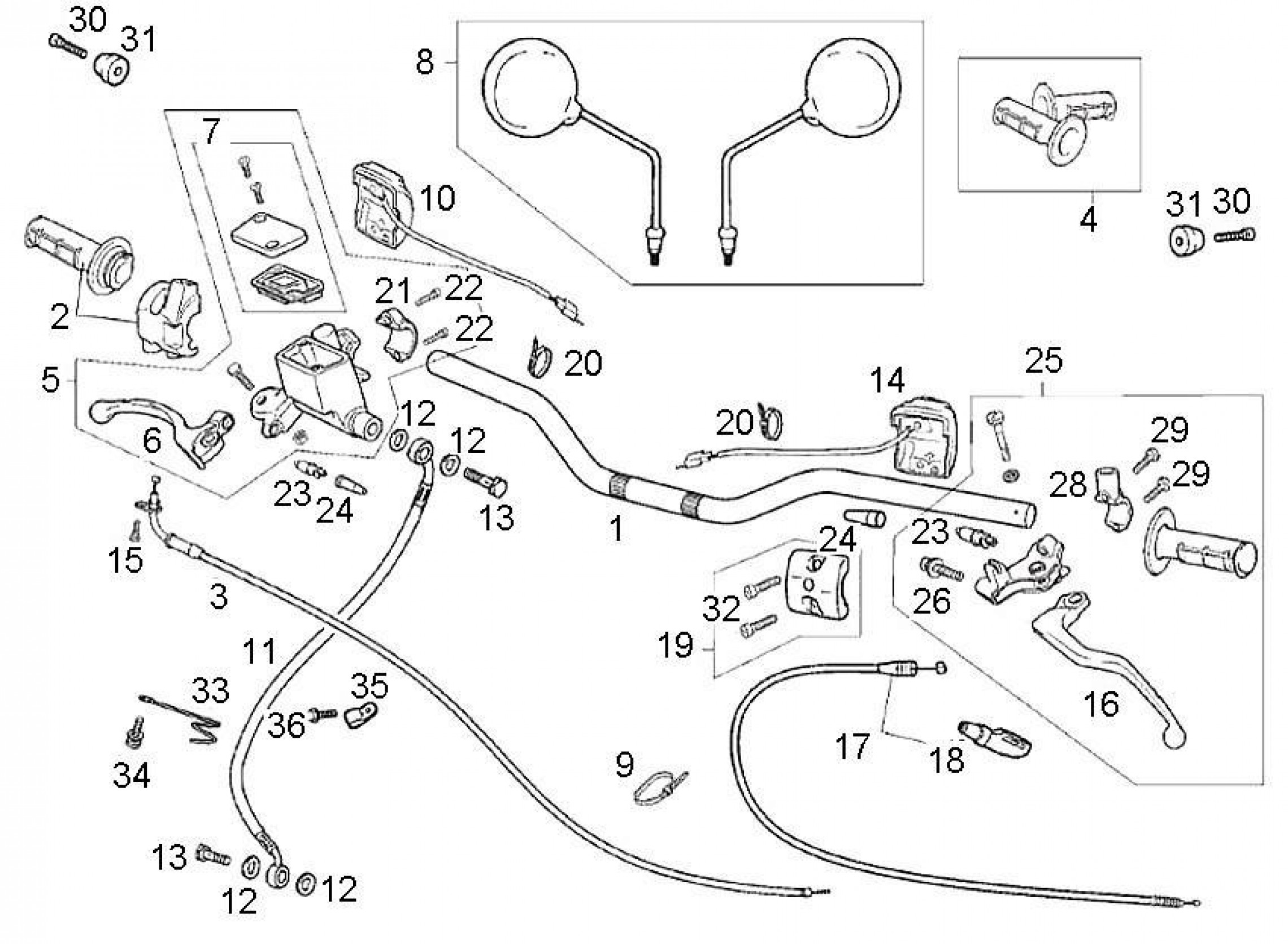

Derbi Mulhacen 125 Lenker
Lenker der Derbi Mulhacen 125 (2010) mit Bedienelementen links und rechts. Hauptbremszylinder und Bremshebel rechts (AJP Industrial)Gasgriff und GaszugKupplungshebel und KupplungszugLichtschalter links und rechtsSpiegel-Satz schwarz und Lenkerendgewicht Auf der Kupplungsseite gibt es Kupplungsgriff, Einstellschraube und Gummibalg einzeln. Die Bremsleitung wird mit einer Hohlschraube von AJP Industrial angeschlossen, die Klemmböcke halten die Armaturen am Lenker. Welche Schraube oder Schelle wohin gehört, ze

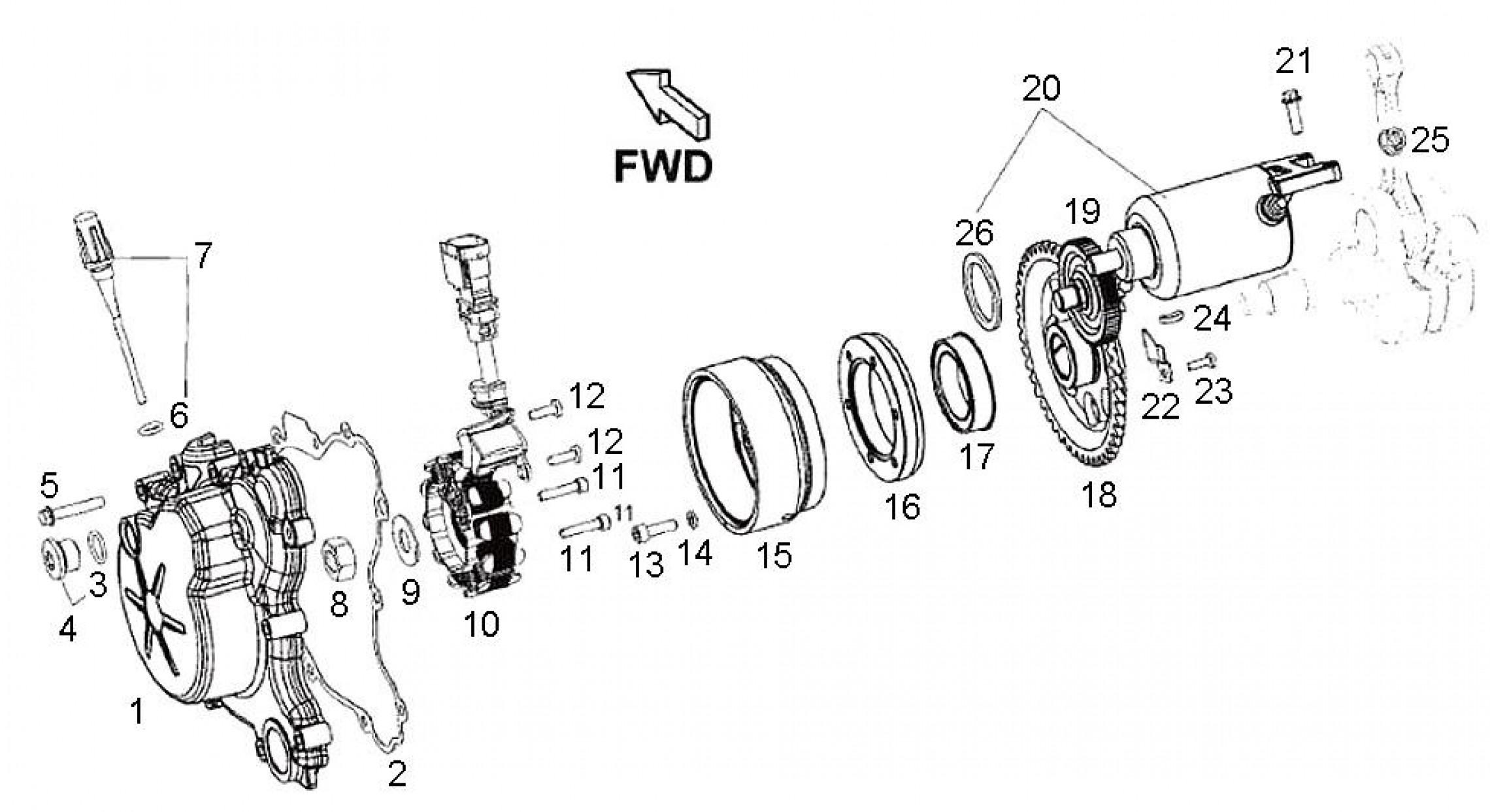

Derbi Mulhacen 125 Lichtmaschine
Lichtmaschine und Anlasser der Derbi Mulhacen 125, Baujahr 2010. Lichtmaschinendeckel mit DichtungAnkerplatte / ZündgrundplattePolrad mit LichtmaschinenkeilFreilaufrad und ZahnkranzAnlassermotor Zum Deckel gehören Lichtmaschinendeckeldichtung, eine zweite Dichtung und eine Verschlussschraube. Lichtmaschinenkeil, Federring und Mutter sind einzeln aufgeführt. Schrauben gibt es in den Größen M5x16, M5x25, M6x14, M6x25 und M8x20x1. Auch der Ölpeilstab mit O-Ring sitzt in dieser Baugruppe. Such die Position in d

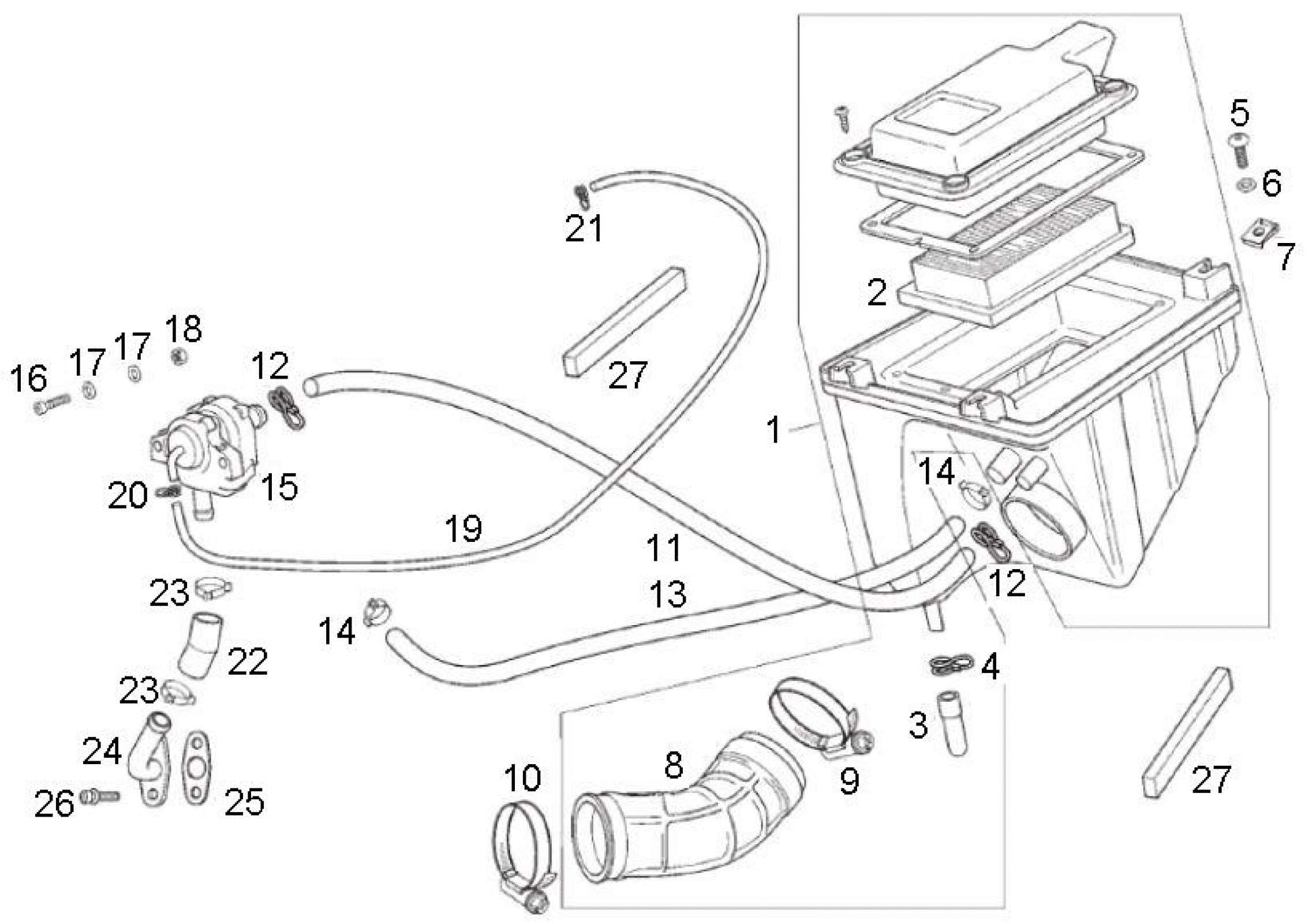

Derbi Mulhacen 125 Luftfilter
Ansaugtrakt der Derbi Mulhacen 125 (2010): Luftfilter, Leitungen und das SAS Sekundärluftventil. Luftfilter komplett und LuftfiltereinsatzAnsaugmuffeSAS SekundärluftventilStutzen, Leitungen und Klemmfedern Leitungen, Klemmfedern und Schlauchschellen kommen mehrfach vor. Zwei Stutzen, eine Dichtung, ein Gummi sowie Schrauben M6x16 und M6x25 sind ebenfalls aufgeführt. Für die Wartung brauchst du meist nur den Luftfiltereinsatz. Den Rest findest du über die Positionsnummer der Zeichnung im Reiter „Bauteile“. K

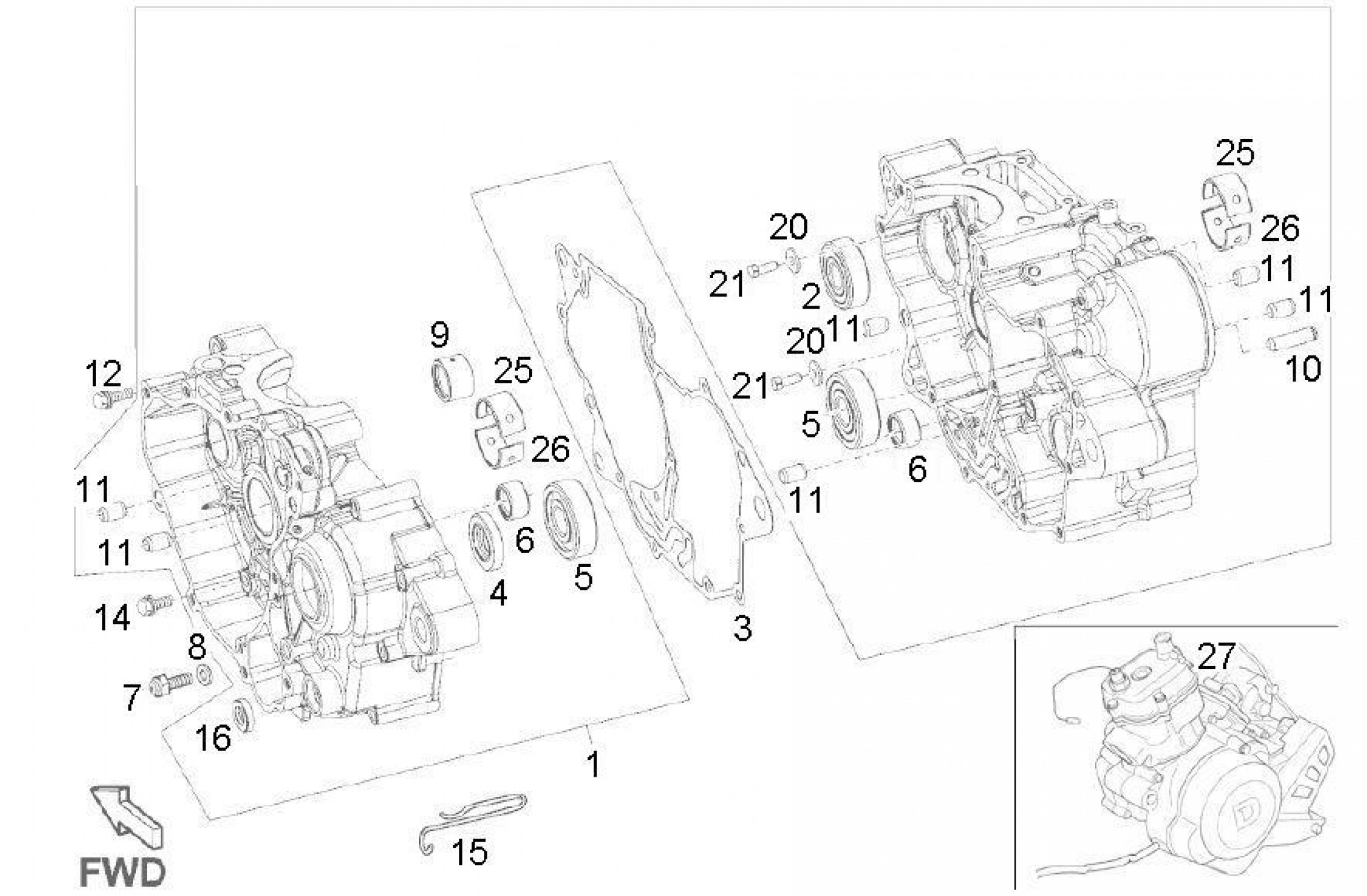

Derbi Mulhacen 125 Motor

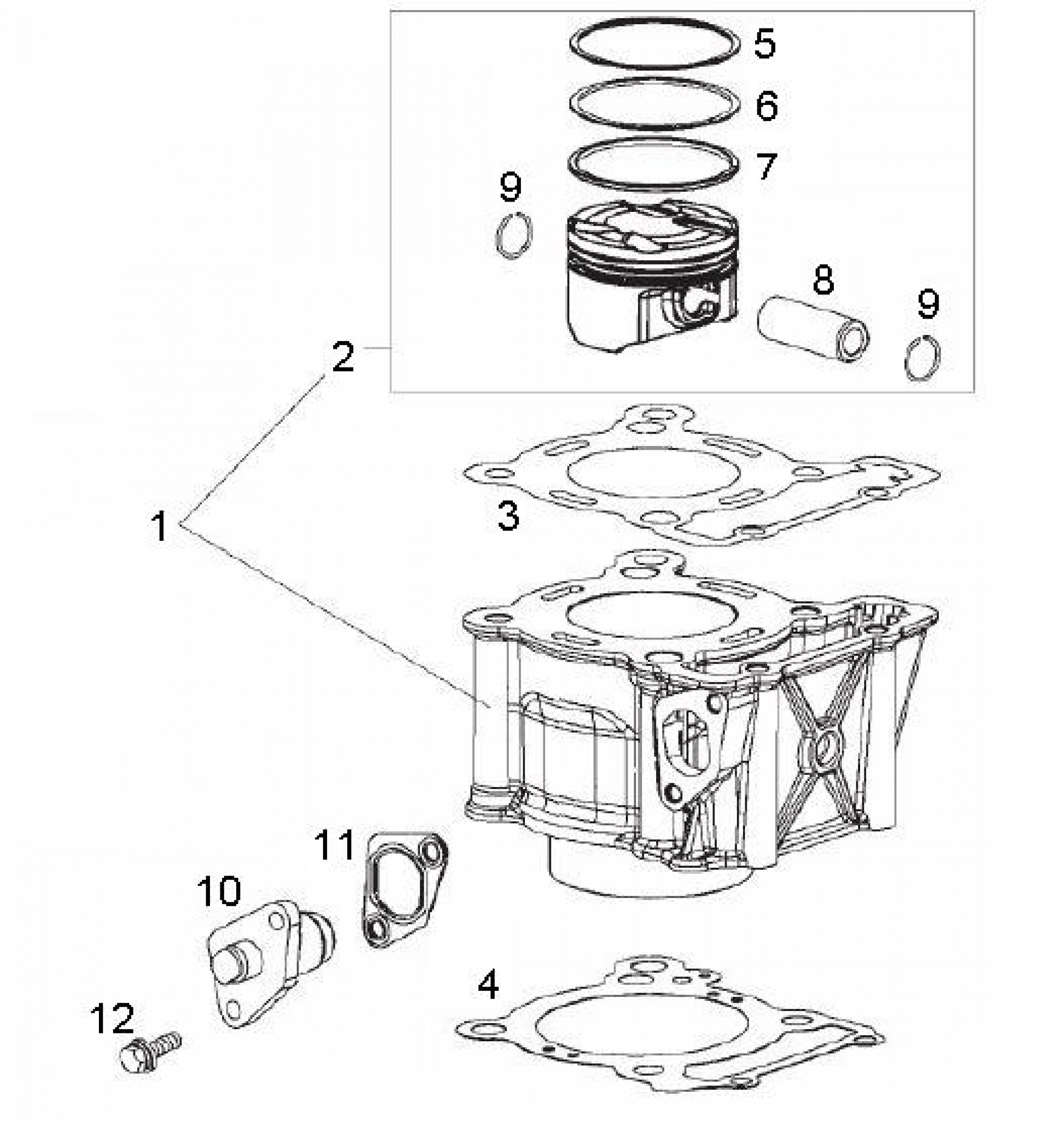

Motorgehäuse der Derbi Mulhacen 125 (2010) mit Lagern und Dichtungen. Kurbelwellengehäuse Kat. 2Kugellager 6303 C3 und 15x42x13 mmNadellager 16x12x22 mmWellendichtring 17x35x7 mm und GehäusedichtungGleitlagerhalbschalen rot Zwei weitere Kugellager gehören dazu, 15x42x13 mm und 6303 C3 mit 17x47x14 mm. Außerdem aufgeführt sind Passhülsen 9,5x15, Zapfen und Schrauben mit Flansch, unter anderem M6x60. Außerdem aufgeführt: der komplette Motor 125 ccm, 4T 4V und der Positionssensor für die Getriebestellung. Die

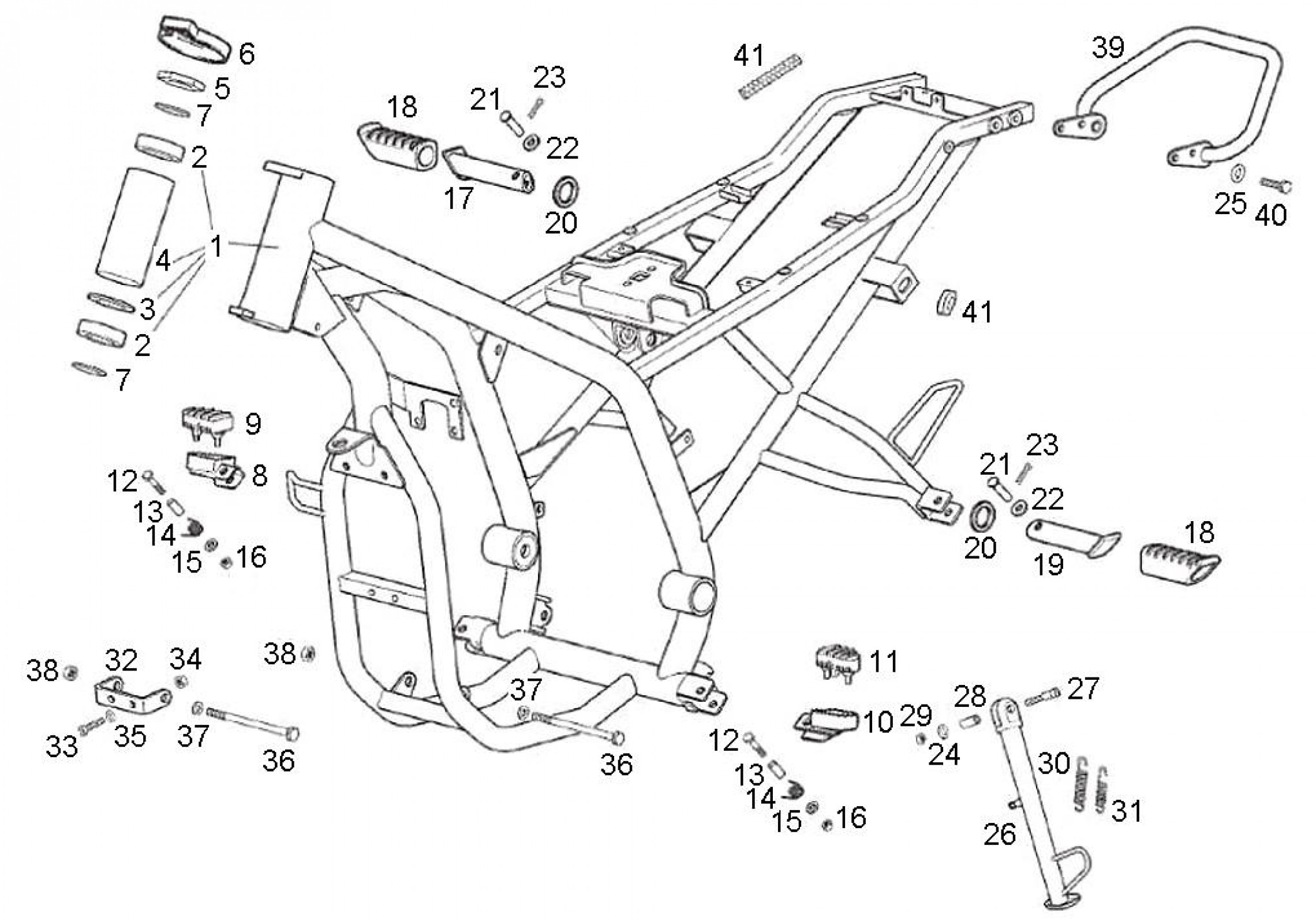

Derbi Mulhacen 125 Rahmen
Rahmen der Derbi Mulhacen 125, Baujahr 2010, mit Lenkkopf, Rasten und Seitenständer. Rahmen und LenkrohrLenkkopflager und StaubschutzFußrasten Fahrer und Sozius mit GummisSeitenständer mit zwei FedernHaltegriff Lenkkopflager, Staubschutz, Mutter und Ausgleichscheiben für den Lenkkopf sind einzeln aufgeführt. Außerdem findest du Inbusschrauben M8x40 und M10, Federn, Distanzstücke und ein Schutzstück. Viele Teile gibt es hier links und rechts getrennt. Die Positionsnummer aus der Zeichnung zeigt dir, welche S

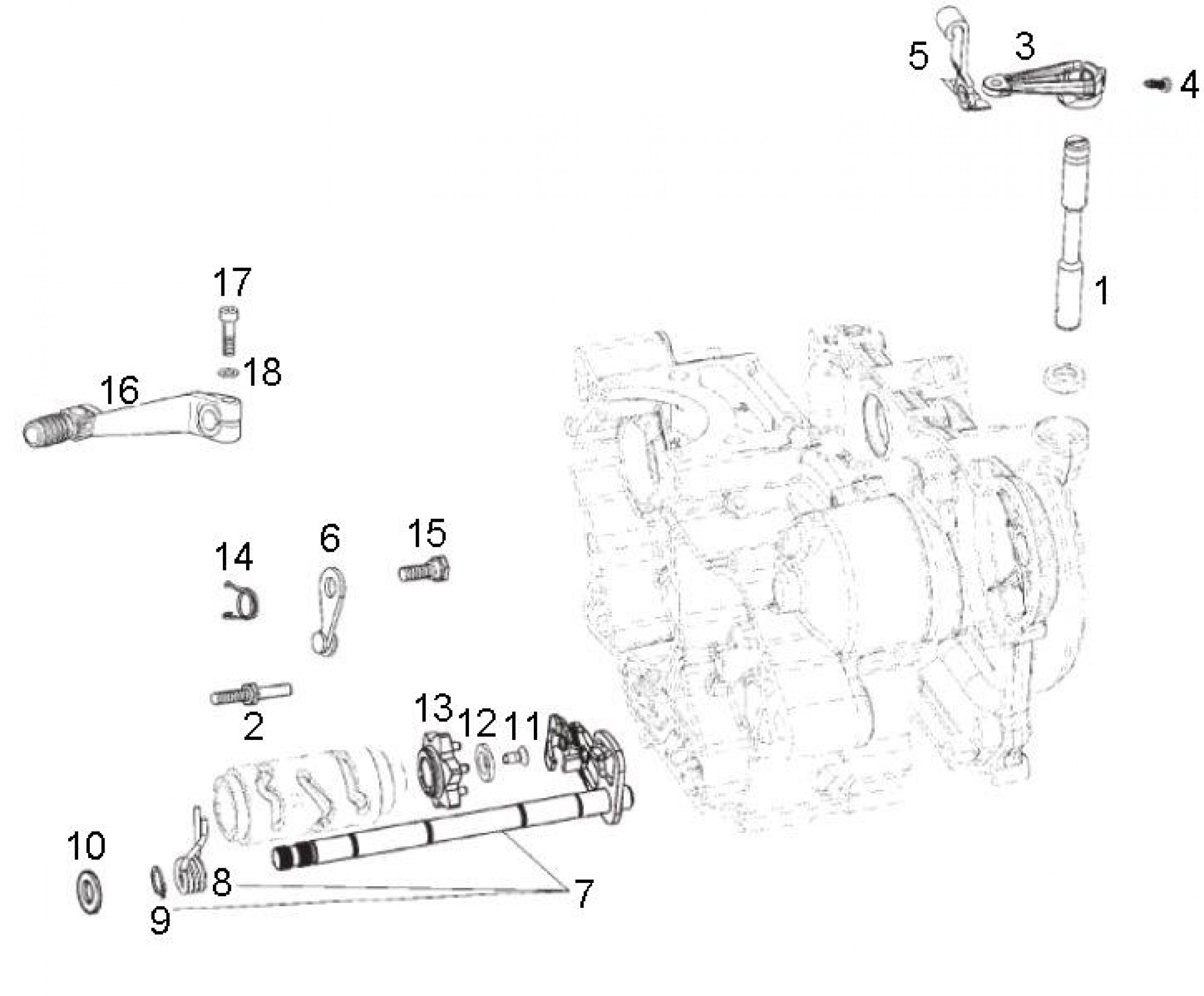

Derbi Mulhacen 125 Schaltgabel
Schaltung und Kupplungsbetätigung im Motor der Derbi Mulhacen 125 (2010). Schaltgabel und SchaltwelleSchalthebel und HebelAusrückwelle mit AusrückhebelFlansch, Feder und HalterungSeegerring Den Schalthebel bekommst du einzeln. Zur Befestigung gehören mehrere Schrauben, darunter M6x20 und eine Inbusschraube M6, sowie drei Unterlegscheiben, eine davon mit Ø 6 mm. Da sich die Schrauben ähneln, ist die Positionsnummer hier besonders hilfreich. Die Nummer aus der Explosionszeichnung führt dich im Reiter „Bauteil

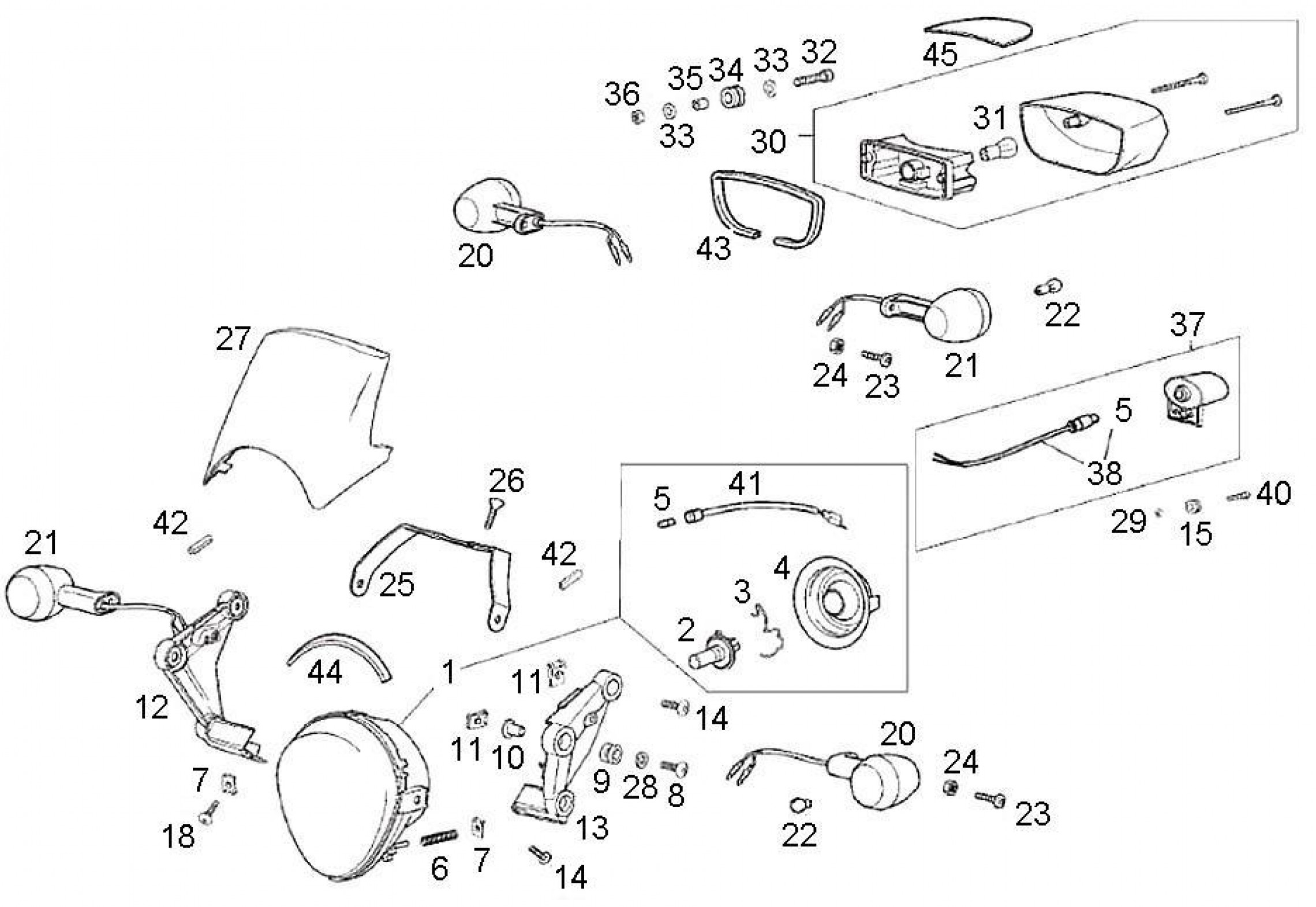

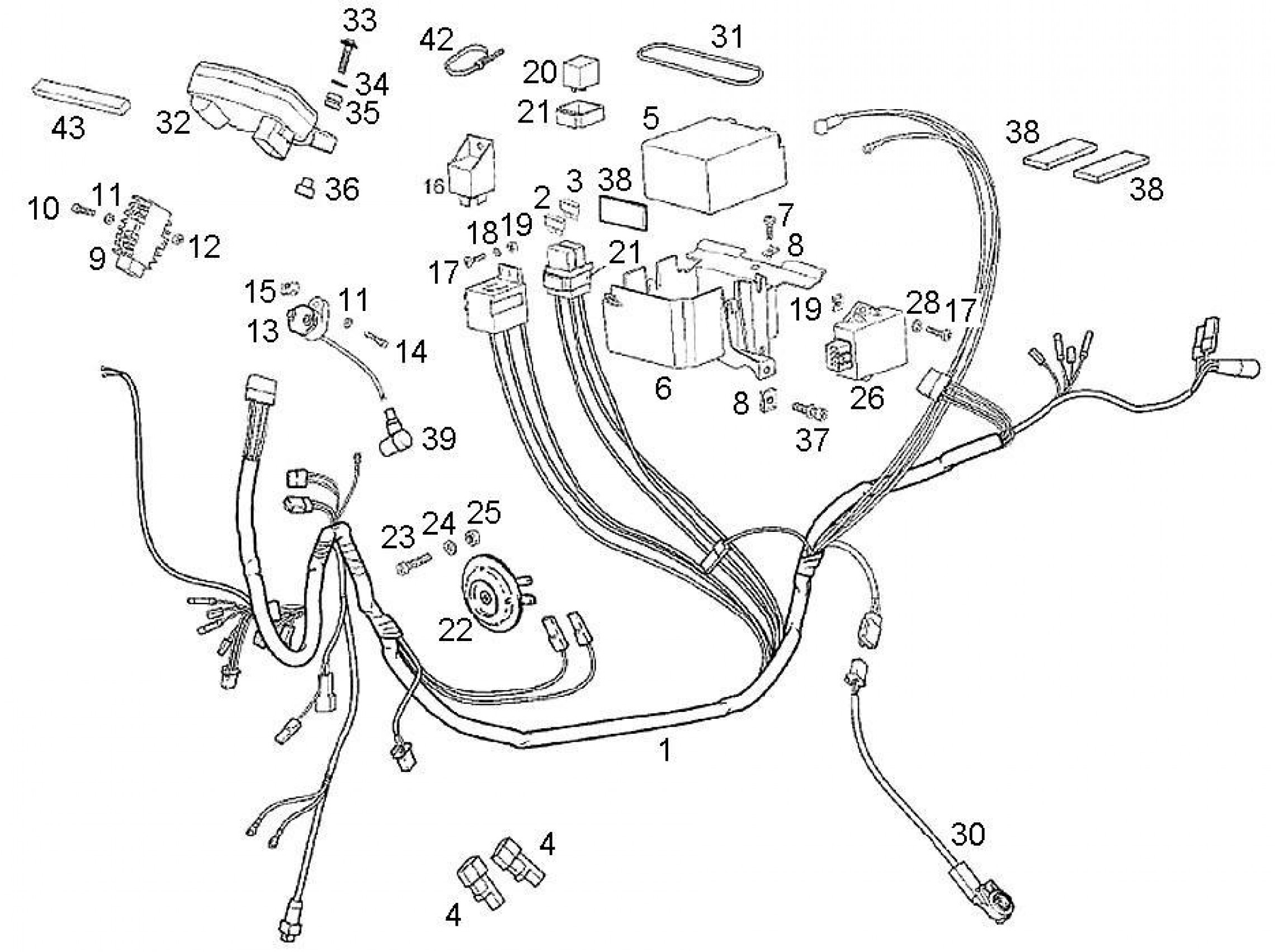

Derbi Mulhacen 125 Scheinwerfer
Scheinwerfer und Beleuchtung der Derbi Mulhacen 125 (2010), vorne wie hinten. Scheinwerfer mit Gehäuse und HalterungGlühlampe Halogen 12 V, 60/55 WBlinker mit Glühlampe RY10, 12 V, 10 WRücklicht und KennzeichenbeleuchtungBlinkerhalterung links und rechts Außerdem sind eine Glühlampe 12 V, 5 W, Silentblöcke und Schwingungsdämpfer aufgeführt. Die Blinker sind jeweils für vorne links / hinten rechts oder vorne rechts / hinten links angegeben. Wähle sie über die Positionsnummer aus der Explosionszeichnung im Re
